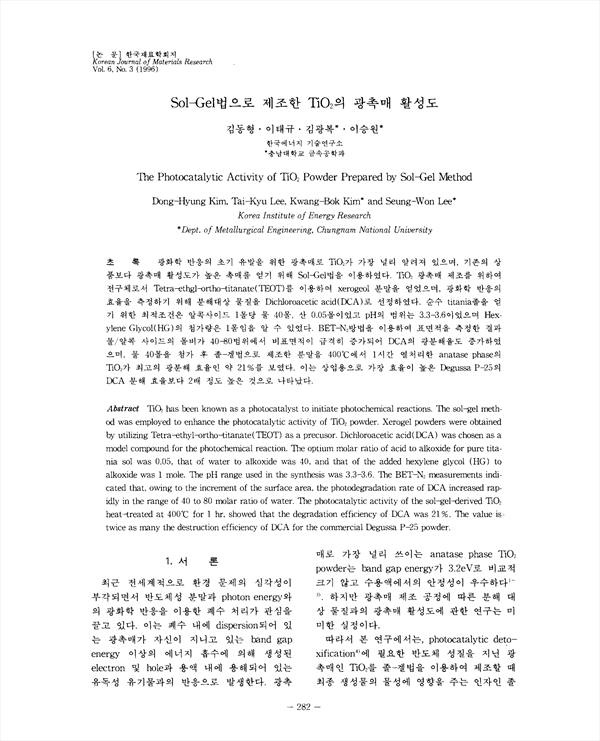

광화학 반응의 초기 유발을 위한 광촉매로 TiO2가 가장 널리 알려져 있으며, 기존의 상품보다 광촉매 활성도가 높은 촉매를 얻기 위해 Sol-Gel법을 이용하였다. TiO2 광촉매 제조를 위하여 전구체로서 Tetra-eth해-ortho-titanate(TEOT)를 이용하여 xerogeol 분말을 얻었으며, 광화학 반응의 효율을 측정하기 위해 분해대상 물질을 Dichloroacetic acid(DCA)로 선정하였다. 순수 titania 졸을 얻기 위한 최적조건은 알콕사이드 1몰당 물 40몰, 산 0.05몰이었고 pH의 범위는 3.3-3.6이었으며 Hexylene Glycol(HG)의 첨가량은 1몰임을 알 수 있었다. BET-N2방법을 이용하여 표면적을 측정한 결과 물/알콕 사이드의 몰비가 40-80범위에서 비표면적이 급격히 증가되어 DCA 의 광분해율도 증가하였으며, 몰 40몰을 첨가 후 졸-겔법으로 제조한 분말을 400˚C에서 1시간 열처리한 anatase phase의 TiO2가 최고의 광분해 효율인 약 21%를 보였다. 이는 상업용으로 가장 효율이 높은 Dagussa P-25의 DCA 분해 효율보다 2배 정도 높은 것으로 나타났다.

• 김동형 | Kim, Dong-Hyeong
• 이태규 | 이태규
• 김광복 | 김광복
• 이승원 | 이승원
