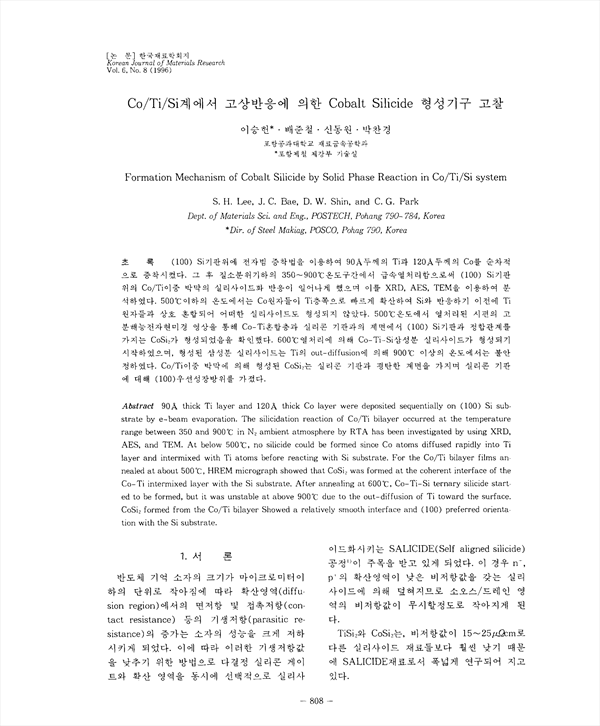

(100) Si 기판위에 전자 빔 증착법을 이용하여 90Å두께의 Ti과 120Å두께의 Co를 순차적으로 증착시켰다. 그 후 질소분위기하의 350-900˚C온도구간에서 급속열처리함으로써 (100) Si 기판위의 Co/Ti 이중 박막의 실리사이드화 반응이 일어나게 했으며 이를 XRD, AES, TEM을 이용하여 분석하였다. 500˚C이하의 온도에서는 Co원자들이 Ti층쪽으로 빠르게 확산하여 Si와 반응하기 이전에 Ti원자들과 상호 혼합되어 어떠한 실리사이드도 형성되지 않았다. 500˚C에서 열처리된 시편의 고분해능전자현미경 영상을 통해 Co-Ti 혼합층과 실리콘 기판과의 계면에서 (100)Si 기판과 정합관계를 가지는 CoSi2가 형성되었음을 확인했다. 600˚C열처리에 의해 Co-Ti-Sitka성분 실리사이드가 형성되기 시작하였으며, 형성된 삼성분 실리사이드는 Ti의 out-diffusion에 의해 900˚C 이상의 온도에서는 불안정하였다. Co/Ti이중 박막에 의해 형성된 CoSi2는 실리콘 기판과 평탄한 계면을 가지며 실리콘 기판에 대해 (100)우선성장방위를 가졌다.

• 이승헌 | Lee, Seung-Heon
• 배준철 | 배준철
• 신동원 | 신동원
• 박찬경 | 박찬경
