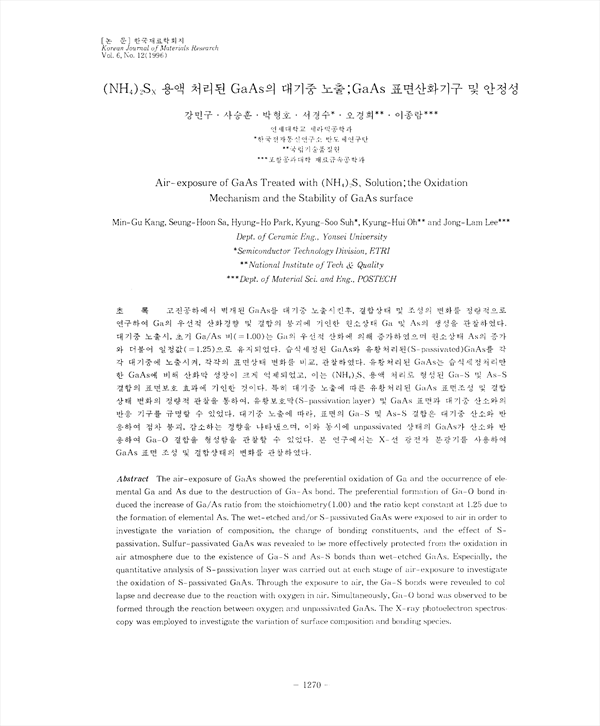

고진공하에서 벽개된 GaAs를 대기중 노출시킨후, 결합상태 및 조성의 변화를 정량적으로 연구하여 Ga의 우선적 산화경향 및 결합의 붕괴에 기인한 원소상태 Ga 및 As의 생성을 관찰하였다. 대기중 노출시, 초기 Ga/As 비(=0.01)는 Ga의 우선적 산화에 의해 증가하였으며 원소상태 As의 증가와 더불어 일정값(=1.25)으로 유지되었다. 습식세정된 GaAs와 유황처리된 (S-passivated)GaAs를 각각 대기중에 노출시켜, 각각의 표면상태 변화를 비교, 관찰하였다. 유황처리된 GaAs는 습식세정처리만한 GaAs에 비해 산화막 성장이 크게 억제되었고, 이는 (NH4)2Sx 용액 처리로 형성된 Ga-S 및 As-S 겹합의 표면보호 효과에 기인한 것이다. 특히 대기중 노출에 따른 유황처리된 GaAs 표면조성 및 결합상태 변화의 정량적 관찰을 통하여, 유황보호막(S-passivation layer) 및 GaAs 표면과 대기중 산소와의 반응 기구를 규명할 수 있었다. 대기중 노출에 따라, 표면의 Ga-S 및 As-S 결합은 대기중 산소와 반응하여 점차 붕괴, 감소하는 경향을 나타냈으며, 이와 동시에 unpassivated 상태의 GaAs가 산소와 반응하여 Ga-O 결합을 형성함을 관찰할 수 있었다. 본 연구에서는 X-선 광전자 분광기를 사용하여 GaAs 표면 조성 및 결합상태의 변화를 관찰하였다.

• 강민구 | Gang, Min-Gu
• 사승훈 | 사승훈
• 박형호 | 박형호
• 서경수 | 서경수
• 오경희 | 오경희
• 이종람 | 이종람
