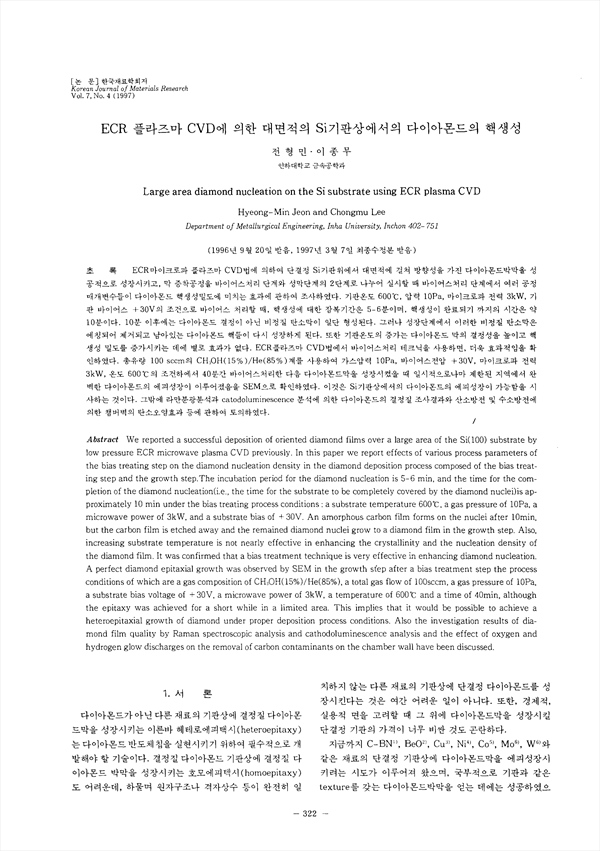

ECR 마이크로 플라즈마 CVD법에 의하여 단결정 Si기판위에서 대면적에 걸쳐 방향성을 가진 다이아몬드박막을 성공적으로 성장시키고, 막 증착공정을 바이어스처리 단계와 성막단계의 2단계로 나누어 실시할 때 바이어스처리 단계에서 여러 공정 매개변수들이 다리아몬드 핵생성밀도에 미치는 효과에 관하여 조사하였다. 기판온도600˚C, 압력 10Pa, 마이크로파 전력 3kW, 기판바이어스 +30V의 조건으로 바아어스 처리할 때, 핵생성에 대한 잠복기간은 5-6분이며, 핵생성이 완료되기 까지의 시간은 약 10분이다. 10분 이후에는 다이아몬드 결정이 아닌 비정질 탄소막이 일단 형성된다. 그러나 성장단계에서 이러한 비정질 탄소막은 에칭되어 제거되고 남아있는 다이다몬드 핵들이 다시 성장하게 된다. 또한 기판온도의 증가는 다이아몬드 막의 결정성을 높이고 핵생성 밀도를 증가시키는 데에 별로 효과가 없다. ECR플라즈마 CVD법에서 바이어스처리 테크닉을 사용하면, 더욱 효과적임을 확인하였다. 총유량 100 sccm의 CH3OH(15%)/He(85%)계를 사용하여 가스압력 10Pa, 바이어스전압 +30V마이크로파 전력 3kW, 온도 600˚C의 조건하에서 40분간 바이어스처리한 다음 다이아몬드막을 성장시켰을 때 일시적으로나마 제한된 지역에서 완벽한 다이아몬드의 에피성장이 이루어졌음을 SEM으로 확인하였다. 이것은 Si기판상에서의 다이아몬드의 에피성장이 가능함을 시사하는 것이다. 그밖에 라만분광분석과 catodoluminescence 분석에 의한 다이아몬드의 결정질 조사결과와 산소방전 및 수소방전에 의한 챔버벽의 탄소오염효과 등에 관하여 토의하였다.

• 이종무 | 이종무
• 전형민 | Jeon, Hyeong-Min
