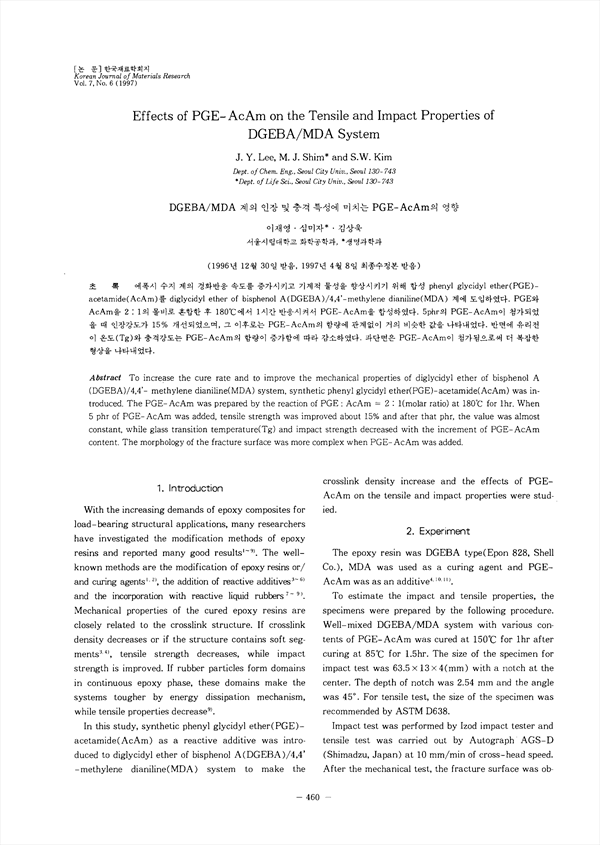

에폭시 수지 계의 경화반응 속도를 증가시키고 기계적 물성을 향상시키기 위해 합성 pheny1 glycidy1 ether(PGE)-acetamide(AcAm)를 diglycidy1 ether of bispenol A(DGEBA)/4,4'-methylene dianiline(MDA)계에 도입하였다. PGE와 AcAm을 2:1의 몰비로 혼합한 후 180˚C에서 1시간 반응시켜서 PGE-AcAm을 합성하였다. 5phr의 PGE-AcAm이 첨가되었을 때 인장강도가 15% 개선되었으며, 그 이후로는 PGE-AcAm을 합성하였다. 5phr의 PGE-AcAm이 첨가되었을 때 인장강도가 15% 개선되었으며, 그 이후로는 PGE-AcAm의 함량에 관계없이 거의 비슷한 값을 나타내었다. 반면에유리전이 온도(Tg)와 충격강도는 PGE-AcAm의 함량이 증가함에 따라 감소하였다. 파단면은 PGE-AcAm이 첨가됨으로써 더 복잡한 형상을 나타내었다.

• 이재영 | Lee, Jae-Yeong
• 심미자 | 심미자
• 김상욱 | 김상욱
