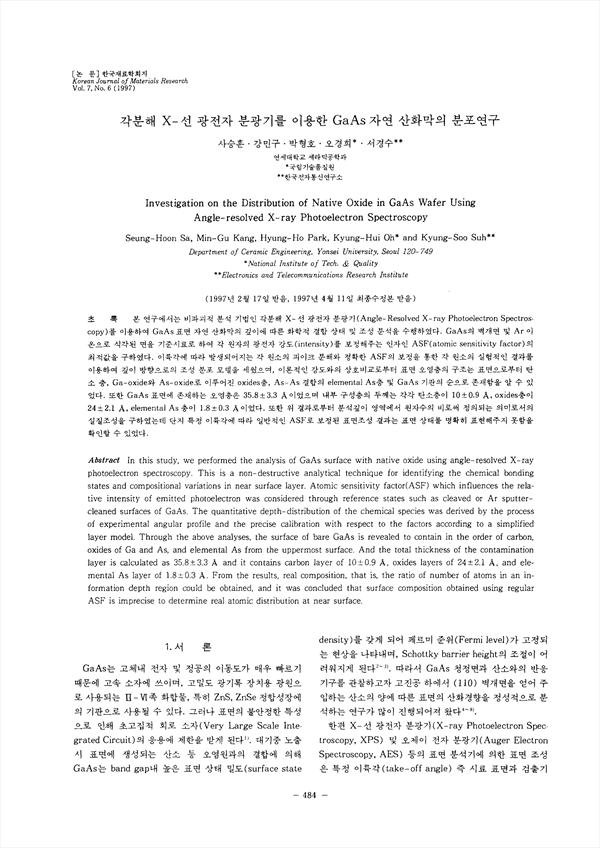

본 연구에서는 비파괴적 분석 기법인 각분해 X-선 광전자 분광기(Angle-Resolved X-ray Photoelectron Spectros-copy)를 이용하여 GaAs 표면 자연 산화막의 깊이에 따른 화학적 결합 상태 및 조성 분석을 수행하였다. GaAs의 벽개면 및 Ar이온으로 식각된 면을 기준시료로 하여 각 원자의 광전자 강도(intensity)를 보정해주는 인자인 ASF(atomic sensitivity factor)의 최적값을 구하였다. 이륙각에 따라 발생되어지는 각 원소의 피이크 분해와 정확한 ASF의 보정을 통한 각 원소의 실험적인 결과를 이용하여 깊이 방향으로의 조성 분포 모델을 세웠으며, 이론적인 강도와의 상호비교로부터 표면 오염층의 구조는 표면으로부터 탄소층, Ga-oxide와 As-oxide로 이루어진 oxides층, As-As결합의 elemental As층 및 GaAs기판의 순으로 존재함을 알 수 있었다. 또한 GaAs 표면에 존재하는 오염층은 35.8±3.3 Å이었다. 또한 위 결과로부터 분석깊이 영역에서 원자수의 비로써 정의되는 의미로서의 실질조성을 구하였는데 단지 특정 이륙각에 따라 일반적인 ASF로 보정된 표면조성 결과는 표면 상태를 명확히 표현해주지 못함을 확인할 수 있었다.

• 사승훈 | Sa, Seung-Hun
• 강민구 | 강민구
• 박형호 | 박형호
• 오경희 | 오경희
• 서경수 | 서경수
