논문 상세보기
pp.654-659

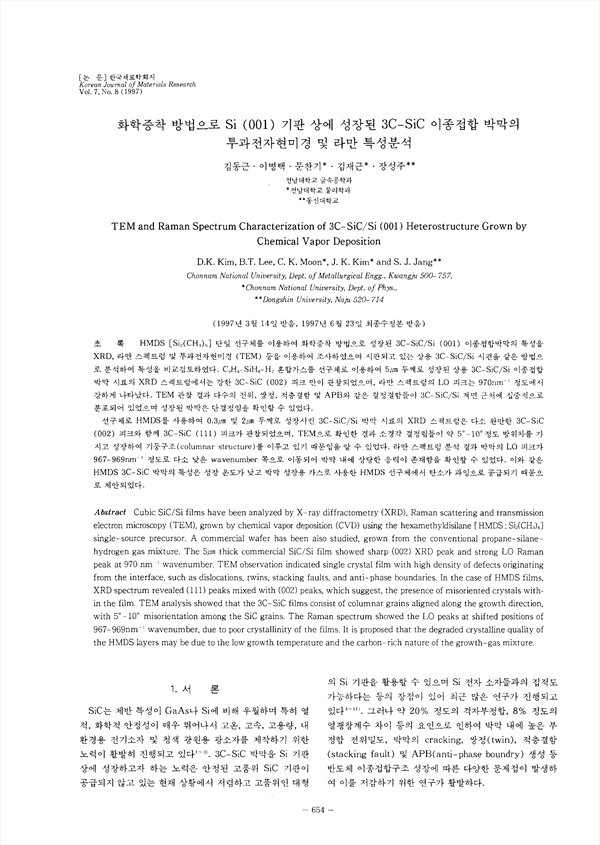

HMDS[Si2(CH3)6]단일 선구체를 이용하여 화학증착 방법으로 성장된 3C-SiC/Si(001) 이종접합박막의 특성을 XRD, 라만 스펙트럼 및 투과전자현미경(TEM)등을 이용하여 조사하였으며 시판되고 있는 상용 3C-SiC/Si 시편을 같은 방법으로 분석하여 특성을 비교검토하였다. C3H8-SiH4-H2혼합가스를 선구체로 이용하여 5μm두께로 성장된 상용 3C-SiC/Si 이종접합박막 시료의 XRD스펙트럼에서는 강한 3C-SiC(002)피크 만이 관찰되었으며, 라만 스펙트럼의 LO피크는 970nm-1 정도에서 강하게 나타났다. TEM 관찰 결과 다수의 전위, 쌍정, 적층결함 및 APB와 같은 결정결함들이 3C-SiC/Si 계면 근처에 집중적으로 분포되어 있었으며 성장된 박막은 단결정임을 확인할 수 있었다. 선구체로 HMDS를 사용하여 0.3μm 및 2μm 두께로 성장시킨 3C-SiC/Si 박막 시료의 XRD 스펙트럼은 다소 완만한 3C-SiC(002) 피크와 함께 3C-SiC(111)피크가 관찰되었으며, TEM으로 확인한 결과 소경각 결정립들이 약 5˚-10˚ 정도 방위차를 가지고 성장하여 기둥구조(columnar structure)를 이루고 있기 때문임을 알 수 있었다. 라만 스펙트럼 분석 결과 박막의 LO 피크가 967-969nm-1정도로 다소 낮은 wavenumber쪽으로 이동되어 박막 내에 상당한 응력이 존재함을 확인할 수 있었다. 이와 같은 HMDS 3C-SiC박막의 특성은 성장 온도가 낮고 박막 성장용 가스로 사용한 HMDS 선구체에서 탄소가 과잉으로 공급되기 때문으로 제안되었다.다.
