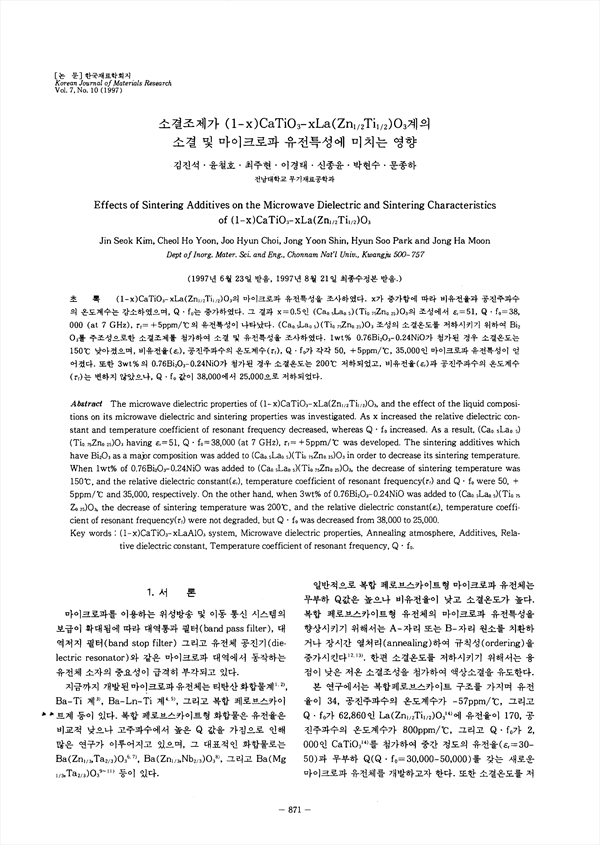

(1-x)CaTi O3-xLa(Z n12/ Ti12/) O3의 마이크로 유전특성을 조사하였다. x가 증가함에 따라 비유전율과 공진주파수의 온도계수는 감소하였으며, Qㆍ f0는 증가하였다. 그 결과 x=0.5인 (C a0.5L a0.5)( Ti0.75Z n0.25) O3의 조성에서 εr=51, Qㆍ f0=38,000 (at 7 GHz), τf=+5ppm/˚C의 유전특성이 나타났다. (C a0.5L a0.5)( Ti0.75Z n0.25) O3조성의 소결온도를 저하시키기 위하여 B i2 O3를 주조성으로한 소결체를 첨가하여 소결 및 유전특성을 조사하였다. 1wt% 0.76B i2 O3-0.24NiO가 첨가된 경우 소결온도는 150˚C 낮아졌으며, 비유전율 (εr), 공진주파수의 온도계수(τf), Qㆍ f0가 각각 50+5ppm/˚C, 35,000인 마이크로파 유전특성이 얻어졌다. 또한 3wt%의 0.76B i2 O3-0.24NiO가 첨가된 경우 소결온도는 200˚C 저하되었고, 비유전율 (εr)과 공진주파수의 온도계수 (τf)는 변하기 않았으나, Qㆍ f0값이 38,000에서 25,000으로 저하되었다. 25,000으로 저하되었다.되었다.되었다.되었다.

• 김진석 | Kim, Jin-Seok
• 윤철호 | 윤철호
• 최주현 | 최주현
• 이경태 | 이경태
• 신종윤 | 신종윤
• 박현수 | 박현수
• 문종하 | 문종하
