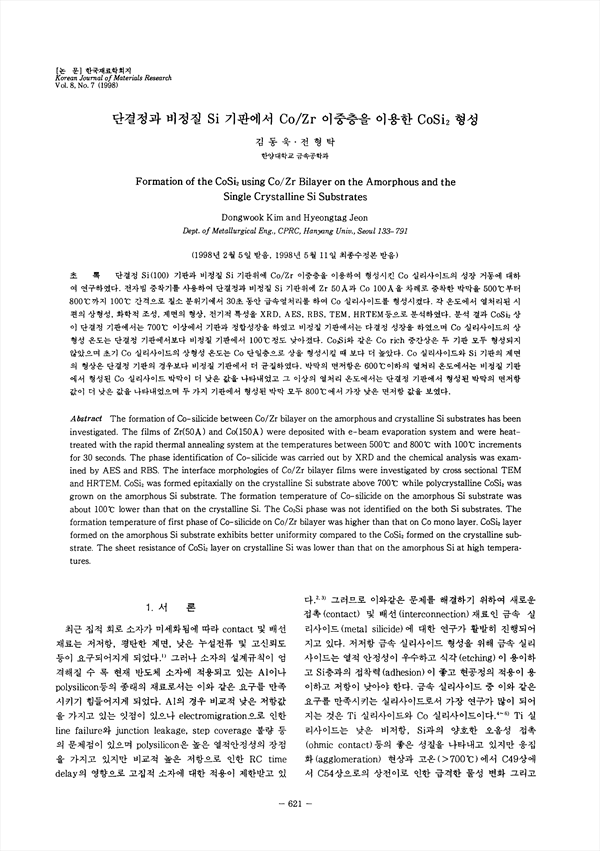

단결정 Si(100) 기판과 비정질 Si 기판위에 Co/Zr 이중층을 이용하여 형성시킨 Co 실리사이드의 성장 거동에 대하여 연구하였다. 전자빔 증착기를 사용하여 단결정과 비정질 Si 기판위에 Zr 50Å과 Co 100Å을 차례로 증착한 박막을 500˚C부터 800˚C까지 100˚C 간격으로 질소 분위기에서 30초 동안 급속열처리를 하여 Co 실리사이드를 형성시켰다. 각 온도에서 열처리된 시편의 상형성, 화학적 조성, 계면의 형상, 전기적 특성을 XRD, AES, RBS, TEM, HRTEM 등으로 분석하였다. 분석 결과 CoSi2 상이 단결정 기판에서는 700˚C 이상에서 기판과 정합성장을 하였고 비정질 기판에서는 다결정 성장을 하였으며 Co 실리사이드의 상형성 온도는 단결정 기판에서보다 비정질 기판에서 100˚C정도 낮아졌다. CoSi2와 같은 Co rich 중간상은 두 기판 모두 형성되지 않았으며 초기 Co 실리사이드의 상형성 온도는 Co 단일층으로 상을 형성시킬 때 보다 더 높았다. Co 실리사이드와 Si 기판의 계면의 형상은 단결정 기판의 경우보다 비정질 기판에서 더 균질하였다. 박막의 면저항은 600˚C이하의 열처리 온도에서는 비정질 기판에서 형성된 Co 실리사이드 박막이 더 낮은 값을 나타내었고 그 이상의 열처리 온도에서는 단결정 기판에서 형성된 박막의 면저항값이 더 낮은 값을 나타내었으며 두가지 기판에서 형성된 박막 모두 800˚C에서 가장 낮은 면저항 값을 보였다.

• 김동욱 | Kim, Dong-Wook
• 전형탁 | 전형탁
