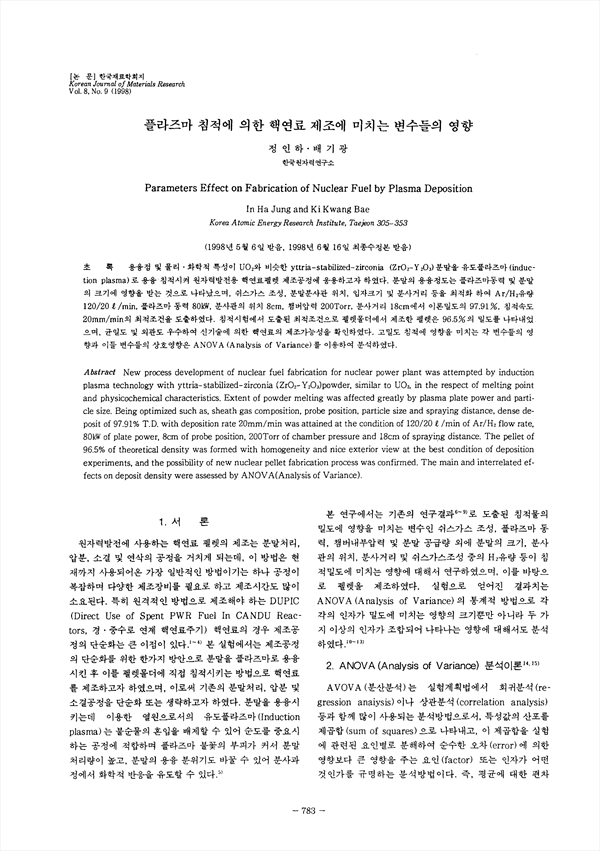

용융점 및 물리.화학적 특성이 UO2와 비슷한 yttria-stabilized-zirconia (ZrO2-Y2O3)분말을 유도플라즈마(induction plasma)로 용융 침적시켜 원자력발전용 핵연료펠렛 제조공정에 응용하고자 하였다. 분말의 용융정도는 플라즈마동력 및 분말의 크기에 영향을 받는 것으로 나타났으며, 쉬스가스 조성, 분말분사관 위치, 입자크기 및 분사거리 등을 최적화 하여 Ar/h2유량120/20ℓ/min, 플리즈마 동력 80KW, 분사관의위치 8cm , 챔버압력 200Torr, 분사거리 18cm에서 이론밀도의 97.91%, 침적속도 20mm/min의 최적조건을 도출하였다. 침적시험에서 도출된 최적조건으로 펠렛몰더에서 제조한 펠렛은 96.5%의 밀도를 나타내었으며, 균일도 및 외곤도 우수하여 신기술에 의한 핵연료의 제조가능성을 확인하였다. 고밀도 침적에 영향을 미치는 각 변수들의 영향과 이들 변수들의 상호영향은 ANOVA(Analysis of Variance)을 이용하여 분석하였다.

• 정인하 | Jeong, In-Ha
• 배기광 | 배기광
