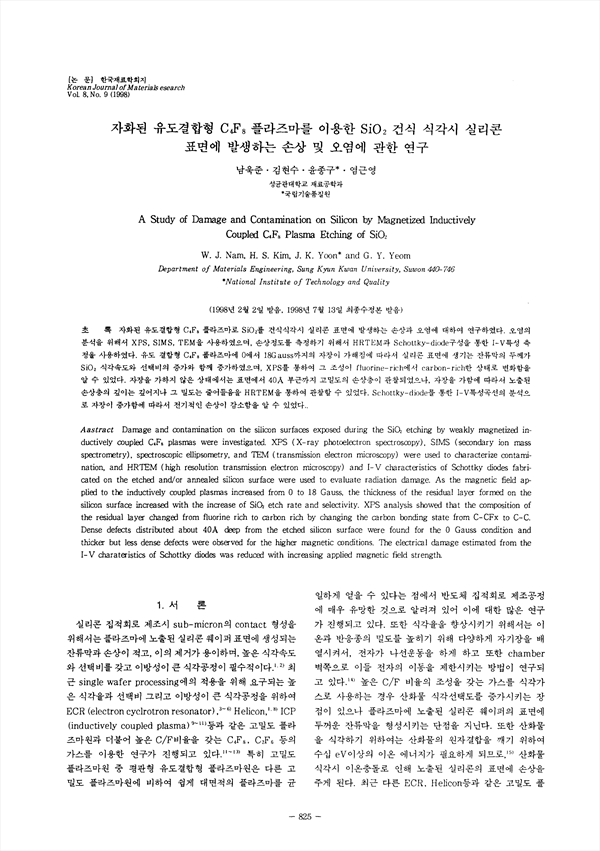

자화된 유도결합형 C4F8 플라즈마로 SiO2를 건식식각시 실리콘 표면에 발생하는 손상과 오염에 대하여 연구하였다. 오염의 분석을 위해서 XPS, SIMS, TEM을 사용하였으며, 손상정도를 측정하기 위해서 HRTEM과 Schottky-diode 구성을 통한 I-V특성 측정을 사용하였다. 유도 결합형 C4F8 플라스마에 0에서 18Gauss까지의 자장이 가해짐에 따라서 실리콘 표면에 생기는 잔류막의 두께가 SiO2식각속도와 선택비의 증가와 함께 증가하였으며, XPS를 통하여 그 조성이 fluorine-rich에서 carbon-rich 한 상태로 변화함을 알 수 있었다. 자장을 가하지 않는 상태에서는 표면에서 40Å부근까지 고밀도의 손상층이 관찰되었으나, 자장을 가함에 따라서 노출된 손상층의 깊이는 깊어지나 그 밀도는 줄어들음을 HRTEM을 통하여 관찰 할 수 있었다. Schottky-diode를 통한 I-V특성곡선의 분석으로 자장이 증가함에 따라서 전기적인 손상이 감소함을 알 수 있었다.

• 남욱준 | Nam, Uk-Jun
• 김현수 | 김현수
• 윤종구 | 윤종구
• 염근영 | 염근영
