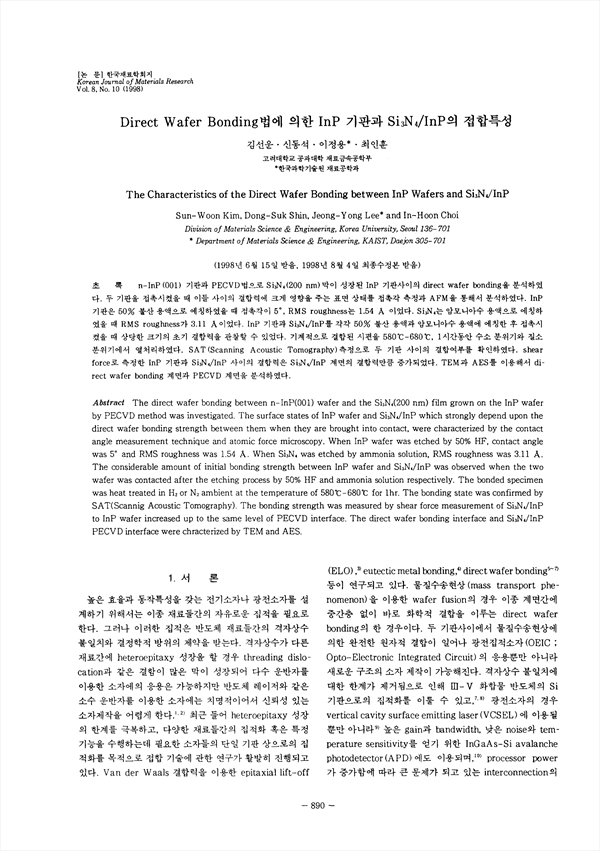

Direct Wafer Bonding법에 의한 InP 기판과 Si3N4/InP의 접합특성 KCI 등재 SCOPUS

The Characteristics of the Wafer Bonding between InP Wafers and Si3N4/InP

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/295416
구독 기관 인증 시 무료 이용이 가능합니다. 4,000원
한국재료학회지 (Korean Journal of Materials Research)
한국재료학회 (Materials Research Society Of Korea)
초록

n-InP(001)기판과 PECVD법으로 Si3N4(200nm)막이 성장된 InP 기판사이의 direct wafer bonding을 분석하였다. 두 기판을 접촉시켰을 때 이들 사이의 결합력에 크게 영향을 주는 표면 상태를 접촉각 측정과 AFM을 통해서 분석하였다. InP 기판은 50% 불산용액으로 에칭하였을 때 접촉각이 5˚, RMS roughness는 1.54Å이었다. Si3N4는 암모니아수 용액으로 에칭하였을 때 RMS roughness가 3.11Å이었다. Inp 기판과 Si3N4/InP를 각각 50% 불산 용액과 암모니아수 용액에 에칭한 후 접촉시켰을 때 상당한 크기의 초기 겹합력을 관찰할 수 있었다. 기계적으로 결합된 시편을 580˚C-680˚C, 1시간동안 수소 분위기와 질소분우기에서 열처리하였다. SAT(Scanning Acoustic Tomography)측정으로 두 기판 사이의 결합여부를 확인하였다. shear force로 측정한 InP 기판과 Si3N4/InP사이의 결합력은 Si3N4/InP 계면의 결합력만큼 증가되었다. TEM과 AES를 이용해서 di-rect water bonding 계면과 PECVD계면을 분석하였다.

저자
  • 김선운 | Kim, Seon-Un
  • 신동석 | 신동석
  • 이정용 | 이정용
  • 최인훈 | 최인훈
