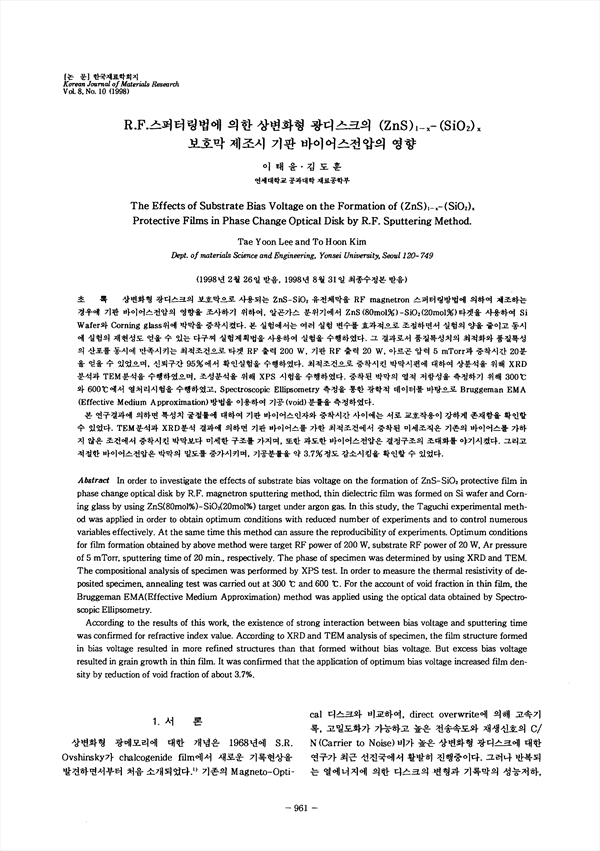

상변화형 광디스크의 보호막으로 사용되는 ZnS-SiO2 유전체막을 RF magnetron 스퍼트링방법에 의하여 제조하는 경우에 기판 바이어스전압의 영향을 조사하기 위하여, 알곤가스 분위기에서 ZnS(80mol%)-SiO2(20mol%)타겟을 사용하여 Si Wafer와 Corning flass 위에 박막을 증착시켰다. 본 실험에서는 여러 실험 변수를 효과적으로 조절하면서 실험의 양을 줄이고 도시의 산포를 동시에 만족시키는 최적조건으로 타겟 RF 출력 200W, 기판 RF 출력 20W, 아르곤 압력 5mTorr과 증착시간 20분을 얻을 수 있었으며, 신뢰구간 95%에서 확인실험을 수행하였다. 증착된 박막의 열적 저항성을 측정하기 위해 300˚C와 600˚C에서 열처리시험을 수행하였고, Spectroscopic Ellipsometry 측정을 통한 광학적 데이터를 바탕으로 Bruggeman EMA(Effective Medium Approximation)방법을 이용하여 기공(void)분률을 측정하였다. 본 연구결과에 의하면 특성치 굴절률에 대하여 기판 바이어스인자와 증착시간 사이에는 서로 교호작용이 강하게 존재함을 확인할 수 있었다. TEM분석과 XRD 분석 결과에 의하면 기판 바이어스를 가한 최적조건에서 증착된 미세조직은 기존의 바이어스를 가하지 않을 조건에서 증착시킨 박막보다 미세한 구조를 가지며, 또한 과도한 바이어스전압은 결정구조의 조대화를 야기시켰다. 그리고 적절한 바이어스전압은 박막의 밀도를 증가시키며, 기공분률을 약 3.7%정도 감소시킴을 확인할 수 있었다.

• 이태윤 | Lee, Tae-Yun
• 김도훈 | 김도훈
