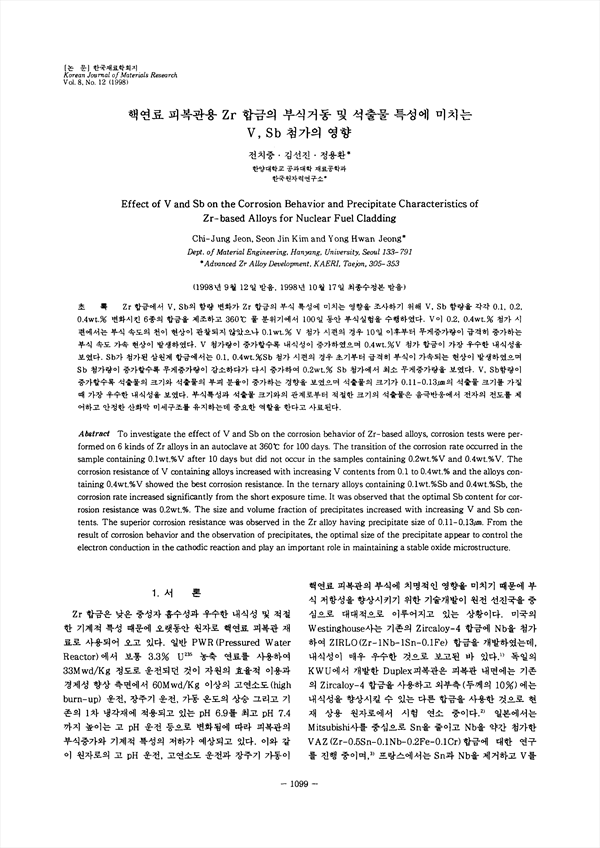

Zr합금에서 V, Sb의 함랗 변화가 Zr 합금의 부식 특성에 미치는 영향을 조사하기 위해 V, Sb함량을 각각 0.1, 0.2, 0.4wt.% 변화시킨 6종의 합금을 제조하고 360˚C 물 분위기에서 100일 동안 부식실험을 수행하였다. V이 0.2, 0.4wt% 첨가시편에서는 부식 속도의 천이 현상이 관찰되지 않았으나 0.1wt.% V 첨가 시편의 경우 10일 이후부터 무게증가량이 급격히 증가하는 부식 속도 가속 현상이 발생하였다. V 첨가량이 증가할수록 내식성이 증가하였으며 0.4wt.%V 첨가 합금이 가장 우수한 내식성을 보였다. Sb가 첨가된 삼원계 합금에서는 0.1, 0.4wt.%Sb 첨가 시편의 경우 초기부터 급격히 부식이 가속되는 현상이 발생하였으며 Sb 첨가량이 증가할수록 무게증가량이 감소하다가 다시 증가하여 0.2wt.% Sb 첨가에서 최소 무게증가량을 보였다. V, Sb함량이 증가할수록 석출물의 크기와 석출물의 부피 분율이 증가하는 경향을 보였으며 석출물의 크기가 0.11-0.13μm의 석출물 크기를 가질 때 가장 우수한 내식성을 보였다. 부식특성과 석출물 크기와의 관계로부터 적절한 크기의 석출물은 음극반응에서 전자의 전도를 제어하고 안정한 산화막 미세구조를 유지하는데 중요한 역할을 한다고 사료된다.

• 전치중 | Jeon, Chi-Jung
• 김선진 | 김선진
• 정용환 | 정용환
