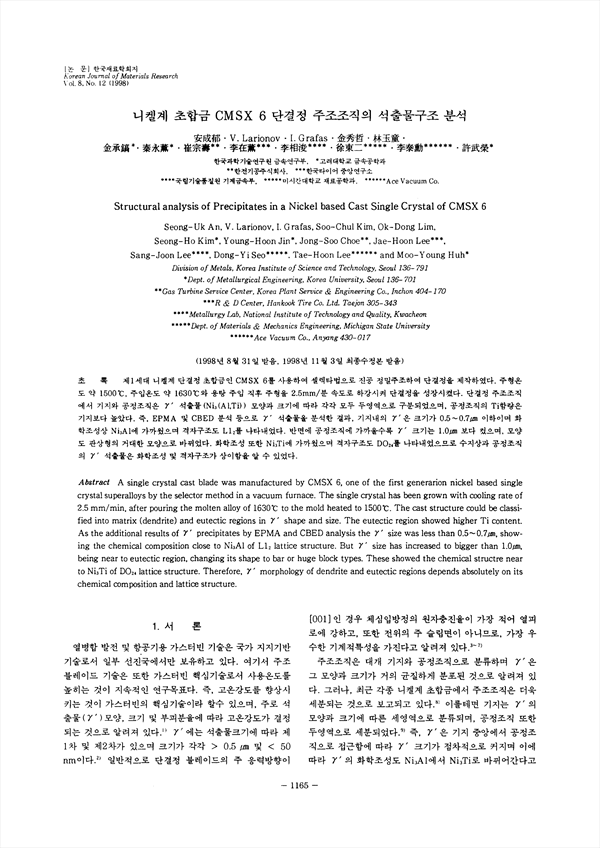

제1세대 니켈계 단결정 초합금인 CMSX 6를 사용하여 셀렉타법으로 진공 정밀주조하여 단결정을 제작하였다. 주형온도 약 1500˚C, 주입온도 약 1630˚C와 용탕 주입 직후 주형을 2.5mm/분 속도로 하강시켜 단결정을 성장시켰다. 단결정 주조조직에서 기지와 공정조직은 γ' 석출물(Ni3(Al, Ti)) 모양과 크기에 따라 각각 모두 두영역으로 구분되었으며, 공정조직의 Ti함랗은 기지보다 높았다. 즉, EPMA 및 CBED 분석 등으로 γ' 석출물을 분석한 결과, 기지내의 γ'은 크기가 0.5~0.7μm 이하이며 화학조성상 Ni3Al에 가까웠으며 격자구조도 Ll2를 나타내었다. 반면에 공정조직에 가까울수록 γ' 크기는 1.0μm보다 컸으며, 모양도 판상형의 거대한 모양으로 바뀌었다. 화학조성 또한 Ni3Ti에 가까웠으며 격자구조도 D O24를 나타내었으므로 수지상과 공정조직의 γ' 석출물은 화학조성 및 격자구조가 상이함을 알 수 있었다.

• 안성욱 | An, Seong-Uk
• 김수철 | 김수철
• 임옥동 | 임옥동
• 김승호 | 김승호
• 진영훈 | 진영훈
• 최종수 | 최종수
• 이재훈 | 이재훈
• 이상준 | 이상준
• 서동이 | 서동이
• 이태훈 | 이태훈
• 허무영 | 허무영
