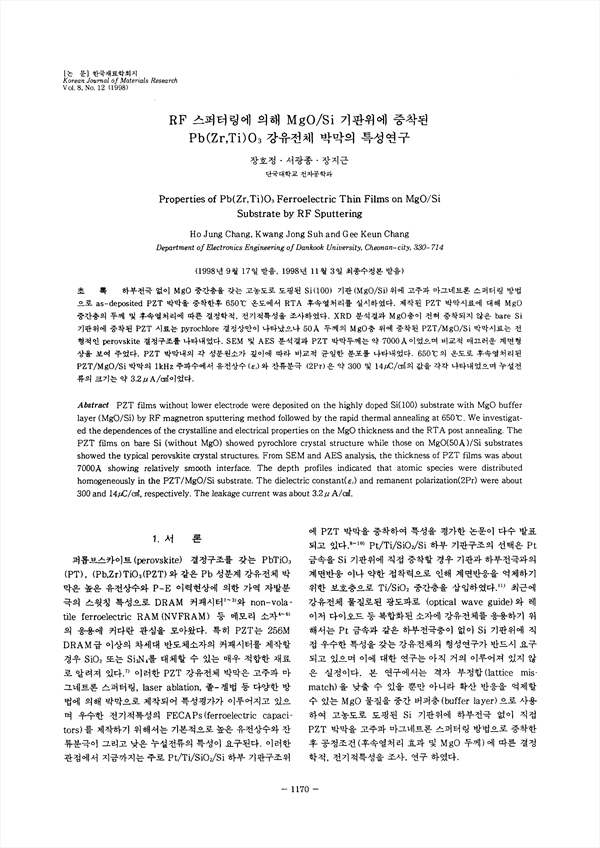

하부전극 없이 MgO 중간층을 갖는 고농도로 도핑된 Si(100) 기판(MgO/Si)위에 고주파 마그네트론 스퍼터링 방법으로 as-deposited PZT 박막을 증착한후 650˚C 온도에서 RTA 후속열처리를 실시하였다. 제작된 PZT 박막시료에 대해 MgO 중간층의 두께 및 후속열처리에 따른 결정학적, 전기적특성을 조사하였다. XRD 분석결과 MgO층이 전혀 증착되지 않은 bare Si 기판위에 증착된 PZT 시료는 pyrochlore 결정상만이 나타났으나 50 두께의 M gO층 위에 증착된 PZT/MgO/Si 박막시료는 전형적인 perovskite 결정구조를 나타내었다. SEM 및 AES 분석결과 PZT 박막두게는 약 7000 이었으며 비교적 매끄러운 계면형상을 보여 주었다. PZT 박막내의 각 성분원소가 깊이에 따라 비교적 균일한 분포를 나타내었다. 650˚C의 온도로 후속열처리된 PZT/MgO/Si 박막의 1KHz 주파수에서 유전상수 (εr )와 잔류분극 (2Pr)은 약 300 및 14μC/cm2의 값을 각각 나타내었으며 누설전류의 크기는 약 3.2μA/cm2이었다.
