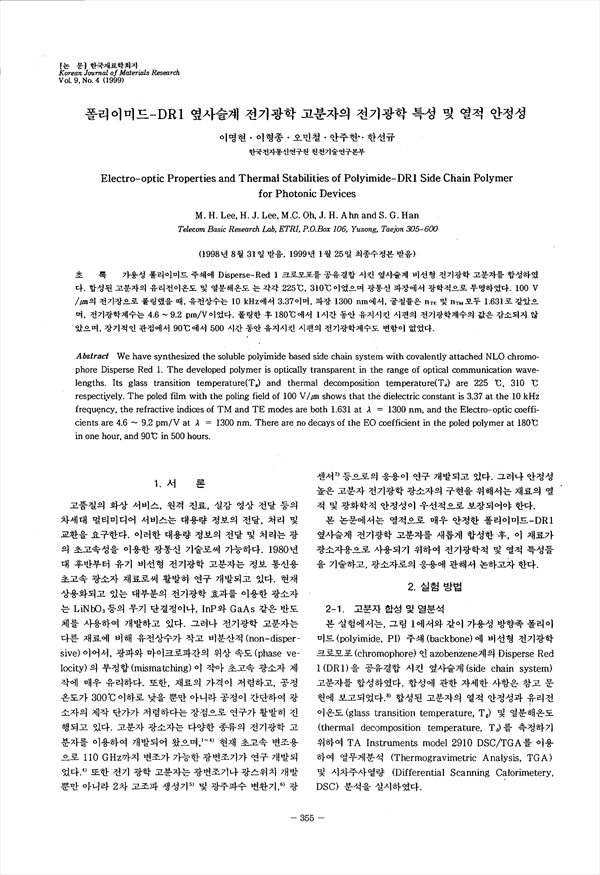

폴리이미드-DR1 옆사슬계 전기광학 고분자의 전기광학 특성 및 열적 안정성
가용성 폴리이마드 주쇄에 Disperse-Red 1 크로모포를 공유결합 시킨 옆사술계 비선형 전기광학 고분자를 합성하였다. 합성된 고분자의 유리전이온도 빛 열분해온도 는 각각 225˚C, 310˚C이었으며 광통신 파장에서 광학적으로 투명하였다. 100 V/μm의 전기장으로 폴링했을 때, 유전상수는 10 kHz에서 3.37이며, 파장 1300 nm에서, 굴절률은 nTE 및 nTM 모두 1.631로같았으며, 전기광학계수는 4.6 ~ 9.2 pm/V이였다. 폴링한 후 180˚C에서 1시간 동안 유지시킨 시편의 전기광학계수의 값은 감소되지 않 았으며, 장기적인 관점에서 90˚C에서 500 시간 동안 유지시킨 시편의 전기광학계수도 변함이 없었다.
