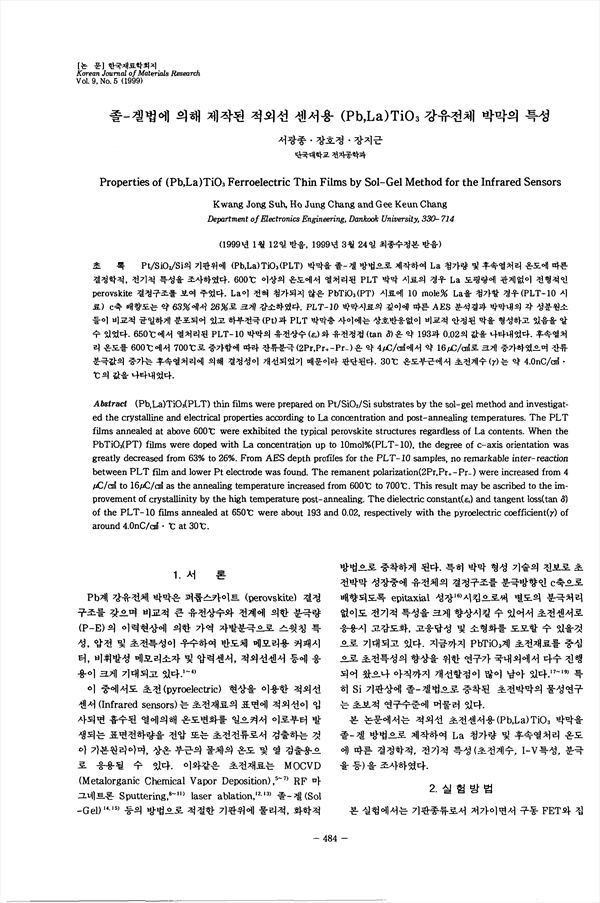

Pt/SiOz!Si의 기판위에 (Pb,La)TiO3(PLT) 박막을 졸-겔 방법으로 제작하여 La 첨가량 및 후속열처리 온도에 따른 결정학적, 전기적 특성율 조사하였다. 600˚C 이상의 온도에서 열처리된 PLT 박막 시료의 경우 La 도핑량에 관계없이 전형적인 perovskite 결정구조를 보여 주었다. La이 전혀 첨가되지 않은 (Pb,La)TiO3(PT) 시료에 10 mole% La을 첨가할 경우 (PLT-I0 시료) c축 배향도는 약 63%에서 26%로 크게 감소하였다. PLT-1O 박막시료의 깊이에 따른 AES 분석결과 박막내의 각 성분원소 들이 비교척 균일하게 분포되어 았고 하부전극(Pt)과 PLT 박막층 사이에는 상호반응없이 비교적 안정된 막을 형성하고 있음을 알 수 있었다. 600˚C에서 열처리된 PLT-1O 박막의 유전상수(εr) 와 유전정접 (tanδ) 은 약 193과 0.02의 값을 나타내였다. 후속열처리 온도를 600˚C 에서 700˚C로 증가함에 따라 잔류분극(2Pr,Pr+-Pr-)은 약 4μCcm2 에서 약 16μCcm2로 크게 증가하였으며 잔류 분극값의 증가는 후속열처리에 의해 결정성이 개선되었기 때문이라 판단된다. 30˚C 온도부근에셔 초전계수(γ)는 약 4.0nC/cm2·˚C의 값을 냐타내었다.

• 서광종 | Seo, Gwang-Jong
• 장호정 | 장호정
• 장지근 | 장지근
