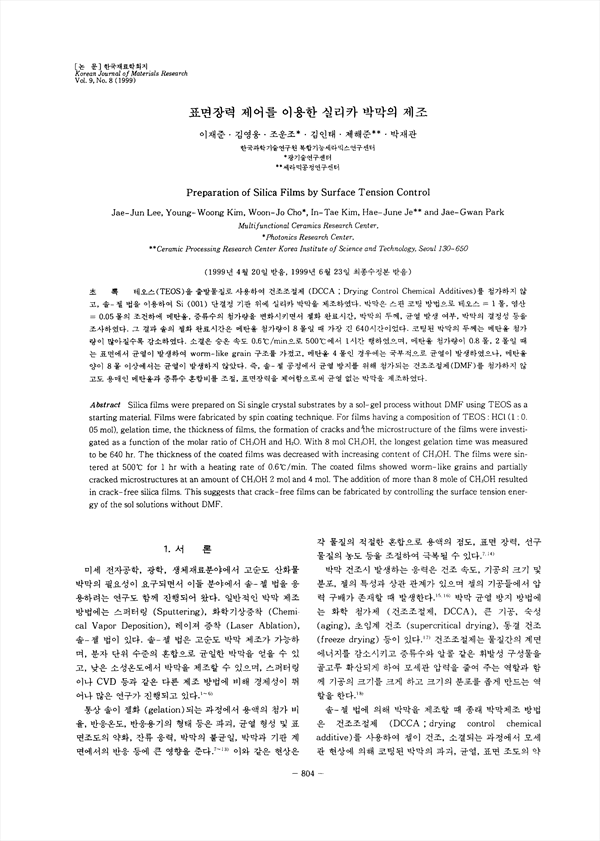

테오스(TEOS)를 출발물질로 사용하여 건조조절제(DCCA;Dying Control Chemical Additives)를 첨가하지 않고, 솔-젤 법을 이용하여 Si(001) 단결정 기판 위에 실리카 박막을 제조하였다. 박막은 스핀 코팅 방법으로 테오스 =1 몰, 염산=0.05몰의 조건하에 메탄올, 증류수의 첨가량을 변화시키면서 젤화 완료시간, 박막의 두께, 균열 발생 여부, 박막의 결정성 등을 조사하였다. 그 결과 솔의 제화 완료시간은 메탄올 첨가량이 8몰일 때 가장 긴 640시간이었다. 코팅된 박막의 두께는 메탄올 첨가량이 많아질수록 감소하였다. 소결은 승온 속도0.6˚C/min으로 500˚C에서 1시간 행하였으며, 메탄올 첨가량이 0.8몰, 2몰일 때는 표면에서 균열이 발생하여 worm-like grain 구조를 가졌고, 메탄올 4몰인 경우에는 국부적으로 균열이 발생하였으나, 메탄올 양이 8몰 이상에서는 균열이 발생하지 않았다. 즉, 솔-젤 공정에서 균열 방지를 위해 첨가되는 건조조절제(DMF)를 첨가하지 않고도 용매인 메탄올과 증류수 혼합비를 조절, 표면장력을 제어함으로써 균열없는 박막을 제조하였다.

• 이재준 | Lee, Jae-Jun
• 김영웅 | 김영웅
• 조운조 | 조운조
• 김인태 | 김인태
• 제해준 | 제해준
• 박재관 | 박재관
