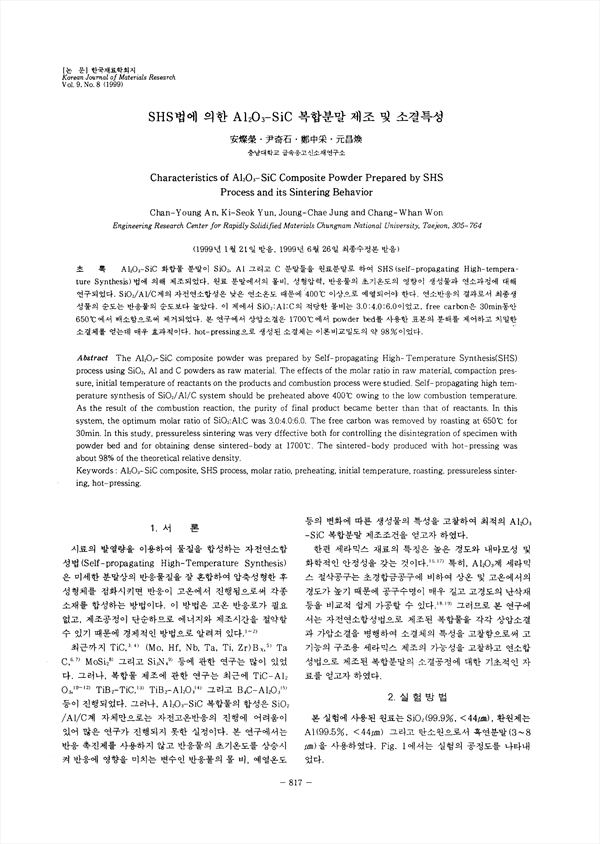

Al2O3-SiC 화합물 분말이 SiO2, A1 그리고 C 분말들을 원료분말로 하여 SHS(self-propagating High-temperature Synthesis)법에 의해 제조되었다. 원료 분말에서의 몰비, 성형압력, 반응물의 초기온도의 영향이 생성물과 연소과정에 대해 연구되었다. SiO2/A1/C계의 자전연소합성은 낮은 연소온도 때문에 400˚C 이상으로 예열되어야 한다. 연소반응의 결과로서 최종생성물의 순도는 반응물의 순도보다 높았다. 이 계에서 SiO2:Al:C의 적당한 몰비는 3.0:4.0:6.0이었고, free carbon은 30min 동안 650˚C에서 배소함으로써 제거되었다. 본 연구에서 상압소결은 1700˚C에서 powder bed를 사용한 표본의 분해를 제어하고 치밀한 소결체를 얻는데 매우 효과적이었다. hot-pressing으로 생성된 소결체는 이론비교밀도의 약 98%이었다.
