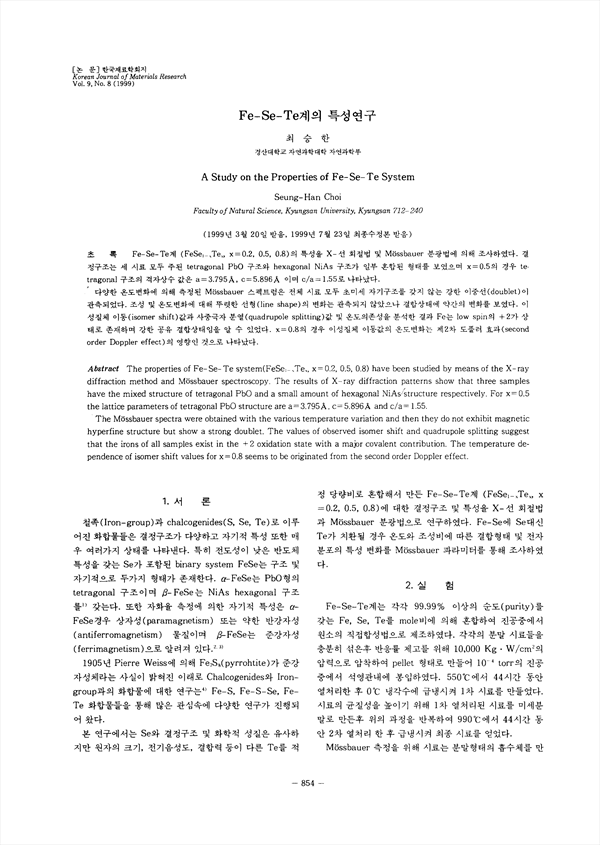

Fe-Se-Te계(FeSe(sub)1-xTe(sub)x, x=0.2, 0.5, 0.8)의 특성을 X-선 회절법 및 Mossbauer 분광법에 의해 조사하였다. 결정구조는 세 시료 모두 주된 tetragonal PbO 구조와 hexagonal NiAs 구조가 일부 혼합된 형태를 보였으며 x=0.5의 경우 tetragonal 구조의 격자상수 값은 a=3.795Å, c=5.896Å 이며 c/a=1.55로 나타났다. 다양한 온도변화에 의해 측정된 Mossbauer 스펙트럼은 전체 시료 모두 초미세 자기구조를 갖지 않는 강한 이중선(doublet)이 관측되었다. 조성 및 온도변화에 대해 뚜렷한 선형(line shape)의 변화는 관측되지 않았으나 결합상태에 약간의 변화를 보였다. 이성질체 이동(isomer shift)값과 사중극자 분열(quadrupole splitting)값 및 온도의존성을 분석한 결과 Fe는 low spin이 +2가 상태로 존재하며 강한 공유 결합상태임을 알 수 있었다. x=0.8의 경우 이성질체 이동값의 온도변화는 제2차 도플러 효과(second order Doppler effect)의 영향인 것으로 나타났다.

• 최승한 | Choe, Seung-Han
