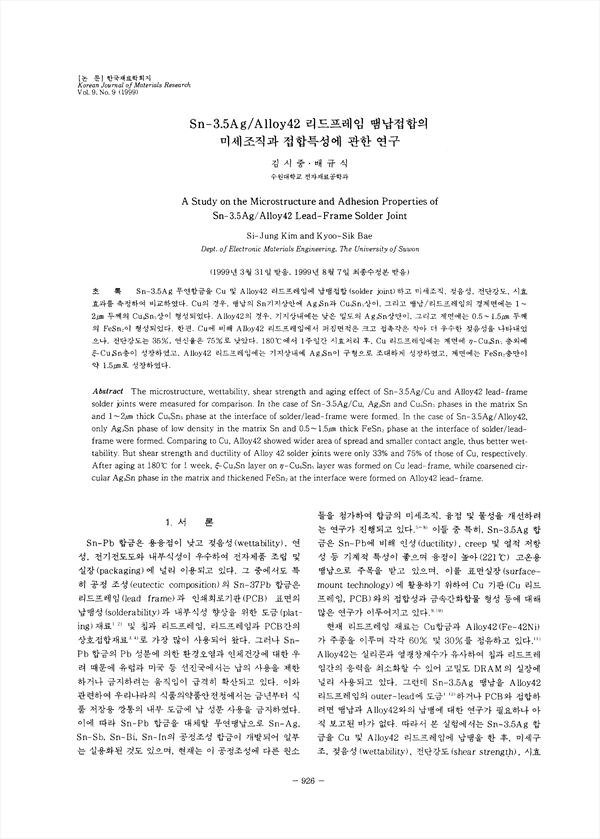

Sn-3.5g 무연합금을 Cu 및 Alloy42 리드프레임에 납땜접합 (solder joint)하고 미세조직, 젖음성, 전단강도, 시효 효과를 측정하여 비교하였다. Cu의 경우, 땜납의 Sn기지상안에 Ag(sub)3Sn과 Cu(sub)6Sn(sub)5상이, 그리고 땜납/리드프레임의 경계면에는 1~2μm 두께의 Cu(sub)6Sn(sub)5 상이 형성되었다. Alloy42의 경우, 기지상내에 낮은 밀도의 Ag3Sn상만이, 그리고 계면에는 0.5~1.5μm 두께의 FeSn2이 형성되었다. 한편, Cu에 비해 Alloy42 리드프레임에서 퍼짐면적은 크고 접촉각은 작아 더 우수한 젖음성을 나타내었으나, 전단강도는 35%, 연산율은 75%로 낮았다. 180˚C에서 1주일간 시효처리 후, Cu 리드프레임에는 계면 η-Cu6Sn5 층외에 ξ-Cu3Sn층이 성장하였고, Alloy42 리드프레임에는 기지상내에 Ag3Sn이 구형으로 조대하게 성장하였고, 계면에는FeSn2층만이 약 1.5μm로 성장하였다.

• 김시중 | Kim, Si-Jung
• 배규식 | 배규식
