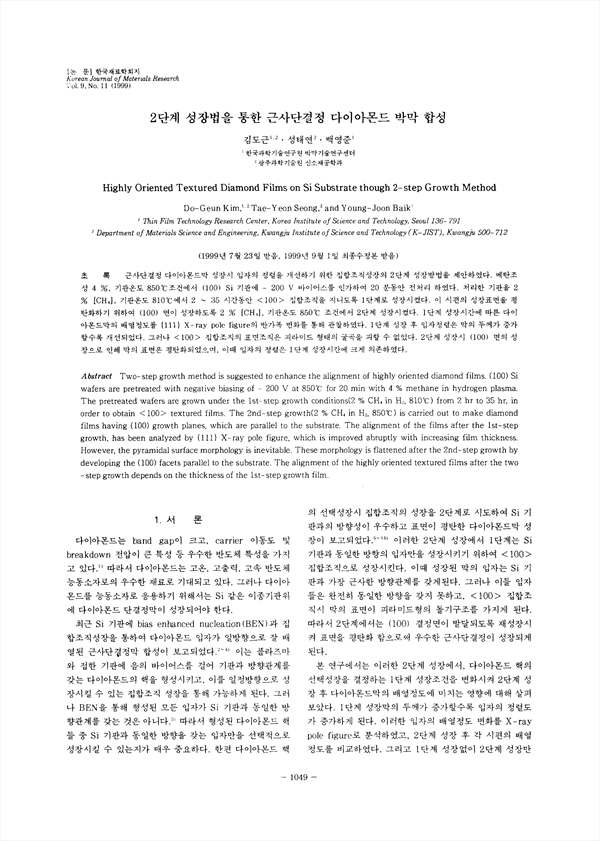

근사단결정 다이아몬드막 성장시 입자의 정렬을 개선하기 위한 집합조직성장의 2단계 성장방법을 제안하였다. 메탄조성 4%, 기판온도 850˚C 조건에서 (100) Si 기판에 - 200V 바이어스를 인가하여 20분동안 전처리 하였다. 처리한 기판을 2%[CH4], 기판온도 810˚C에서 2~35시간동안<100> 집합조직을 지니도록 1단계로 성장시켰다. 이 시편의 성장표면을 평탄화하기 위하여 (100) 면이 성장하도록 2% [CH4], 기판온도 850˚C 조건에서 2단계 성장시켰다. 1단계 성장시간에 따른 다이아몬드막의 배열정도를 111 X-ray pole figure의 반가폭 변화를 통해 관찰하였다. 1단계 성장 후 입자정렬은 막의 두께가 증가할수록 개선되었다. 그러나<100> 집합조직의 표면조직은 피라미드 형태의 굴곡을 피할 수 없었다. 2단계 성장시 (100) 면의 성장으로 인해 막의 표면은 평탄화되었으며, 이때 입자의 정렬은 1단계 성장시간에 크게 의존하였다.

• 김도근 | Kim, Do-Geun
• 성태연 | 성태연
• 백영준 | 백영준
