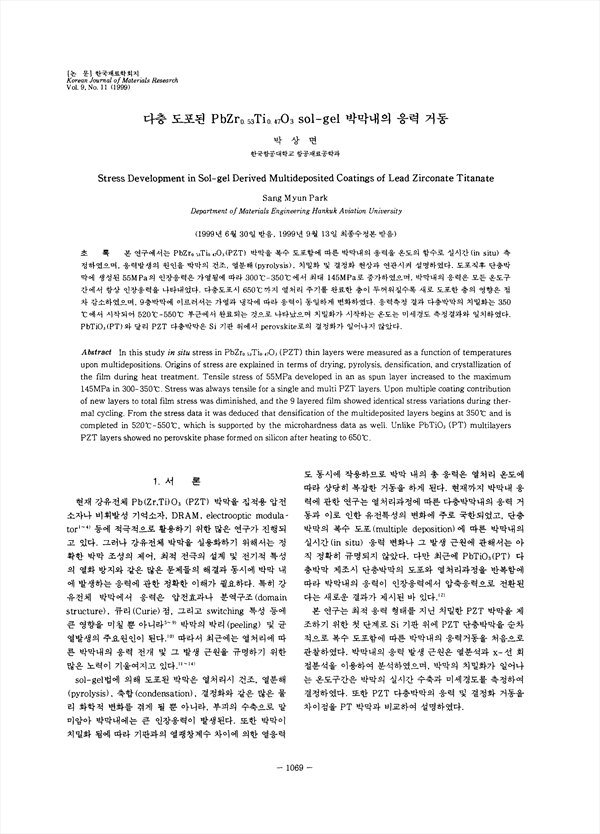

본 연구에서는 PbZr(sub)0.53Ti(sub)0.47O3(PZT) 박막을 복수 도포함에 따른 박막내의 응력을 온도의 함수로 실시간(in situ) 측정하였으며, 응력발생의 원인에 박막의 건조, 열분해(pyrolysis), 치밀화 및 결정화 현상과 연관시켜 설명하였다. 도포직후 단층박막에 생성된 55MPa의 인장응력은 가열됨에 따라 300˚C-350˚C에서 최대 145MPa로 증가하였으며, 박막내의 응력은 모든 온도구간에서 항상 인장응력을 나타내었더. 다층도포시 650˚C까지 열처리 주기를 완료한 층이 두꺼워질수록 새로 도포한 층의 영향은 점차 감소하였으며, 9층박막에 이르러서는 가열과 냉각에 따라 응력이 동일하게 변화하였다. 응력측정 결과 다층박막의 치밀화는 350˚C에서 시작되어 520˚C-550˚C 부근에서 완료되는 것으로 나타났으며 치밀화가 시작하는 온도는 미세경도 측정결과와 일치하였다. PbTiO3(PT)와 달리 PZT 다층박막은 Si 기판 위에서 perovskite로의 결정화가 일어나지 않았다.

• 박상면 | Park, Sang-Myeon
