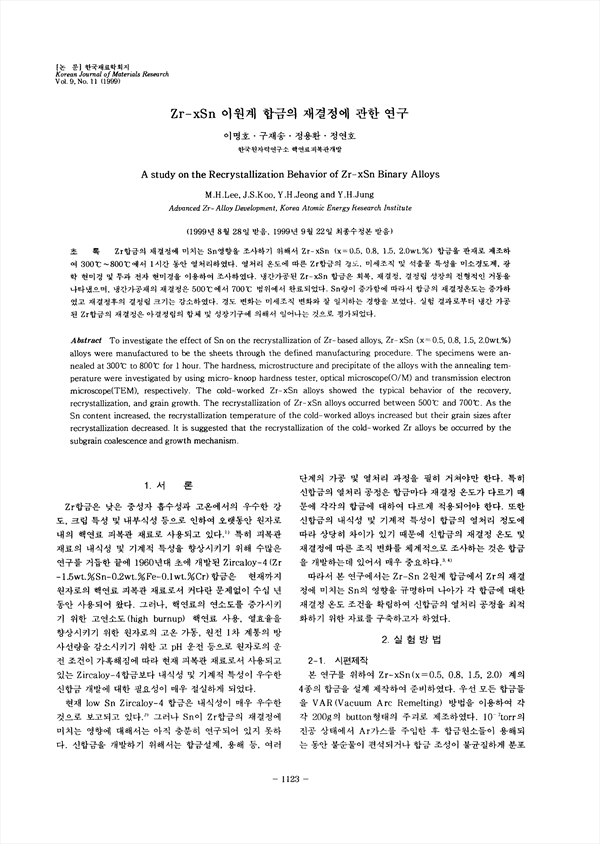

Zr합금의 재결정에 미치는 Sn 영향을 조사하기 위해서 Zr-xSn (x=0.5, 0.8, 1.5, 2.0wt.%) 합금을 판재로 제조하여 300˚C-800˚C에서 1시간 동안 열처리하였다. 열처리 온도에 따른 Zr합금의 경도, 미세조직 및 석출물 특성을 미소경도계, 광학 현미경 및 투과 전자 현미경을 이용하여 조사하였다. 냉간가공된 Zr-xSn 합금은 회복, 재결정, 결정립 성장의 전형적인 거동을 나타냈으며, 냉간가공재의 재결정은 500˚C에서 700˚C 범위에서 완료되었다. Sn량이 증가함에 따라서 합금의 재결정온도는 증가하였고 재결정후의 결정립 크기는 감소하였다. 경도 변화는 미세조직 변화와 잘 일치하는 경향을 보였다. 실험 결과로부터 냉간 가공된 Zr합금의 재결정은 아결정립의 합체 및 성장기구에 의해서 일어나는 것으로 평가되었다.

• 이명호 | Lee, Myeong-Ho
• 구재송 | 구재송
• 정용환 | 정용환
• 정연호 | 정연호
