논문 상세보기
한국재료학회지
(Korean Journal of Materials Research)
제9권 제11호 (1999.11)
pp.1137-1143
pp.1137-1143
한국재료학회
(Materials Research Society Of Korea)
초록

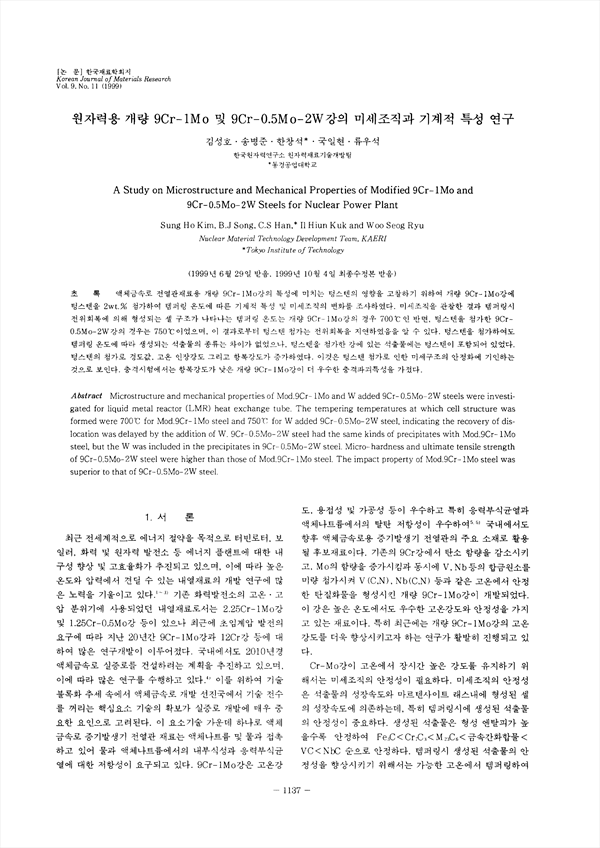

액체금속로 전열관재료용 개량 9Cr-1Mo강의 특성에 미치는 텅스텐의 영향을 고찰하기 위하여 개량 9Cr-1Mo강에 텅스텐을 2wt.% 첨가하여 템퍼링 온도에 따른 기계적 특성 및 미세조직의 변화를 조사하였다. 미세조직을 관찰한 결과 템퍼링시 전위회복에 의해 형성되는 셀 구조가 나타나는 템퍼링 온도는 개량 9Cr-1Mo강의 경우 700˚C인 반면, 텅스텐을 첨가한 9Cr-0.5Mo-2W강의 경우는 750˚C이었으며, 이 결과로부터 텅스텐 첨가는 전위회복을 지연하였음을 알 수 있다. 텅스텐을 첨가하여도 템퍼링 온도에 따라 생성되는 석출물의 종류는 차이가 없었으나, 텅스텐을 첨가한 강에 있는 석출물에는 텅스텐이 포함되어 있었다. 텅스텐의 첨가로 경도값, 고온 인장강도 그리고 항복강도가 증가하였다. 이것은 텅스텐 첨가로 인한 미세구조의 안정화에 기인하는 것으로 보인다. 충격시험에서는 항복강도가 낮은 개량 9Cr-1Mo강이 더 우수한 충격파괴특성을 가졌다.
저자
같은 권호 다른 논문
