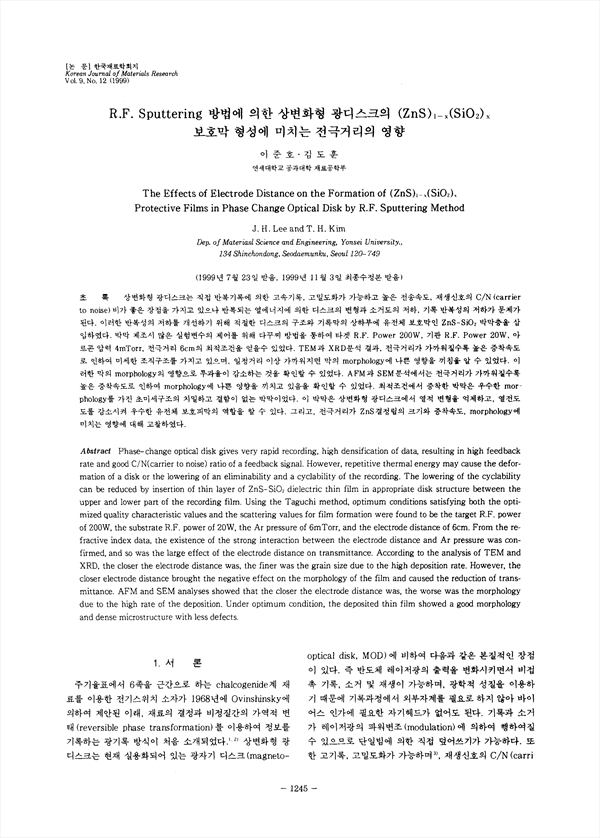

상변화형 광디스크는 직접 반복기록에 의한 고속기록, 고밀도화가 가능하고 높은 전송속도, 재생신호의 C/N (carrier to noise) 비가 좋은 장점을 가지고 있으나 반복되는 열에너지에 의한 디스크의 변형과 소거도의 저하, 기록 반복성의 저하가 문제가 된다. 이러한 반복성의 저하를 개선하기 위해 적절한 디스크의 구조와 기록막의 상하부에 유전체 보호막인 ZnS-SiO2 박막층을 삽입하였다. 박막 제조시 많은 실험변수의 제어를 위해 다꾸찌 방법을 통하여 타겟 R.F. Power 200W, 기판 R.F. Power 20W, 아르곤 압력 4mTorr, 전극거리 6cm의 최적조건을 얻을수 있었다. TEM과 XRD분석 결과, 전극거리가 가까워질수록 높은 증착속도로 인하여 미세한 조직구조를 가지고 있으며, 일정거리 이상 가까워지면 막의 morphology에 나쁜 영향을 끼침을 알 수 있었다. 이러한 막의 morphology의 영향으로 투과율이 감소하는 것을 확인할 수 있었다. AFM과 SEM분석에서는 전극거리가 가까워질수록 높은 증착속도로 인하여 morphology에 나쁜 영향을 끼치고 있음을 확인할 수 있었다. 최적조건에서 증착한 박막은 우수한 morphology를 가진 초미세구조의 치밀하고 결함이 없는 박막이었다. 이 박막은 상변화형 광디스크에서 열적 변형을 억제하고, 열전도를 감소시켜 우수한 유전체 보호피막의 역할을 할 수 있다. 그리고, 전극거리가 ZnS결정립의 크기와 증착속도, morphology에 미치는 영향에 대해 고찰하였다.

• 이준호 | Lee, Jun-Ho
• 김도훈 | 김도훈
