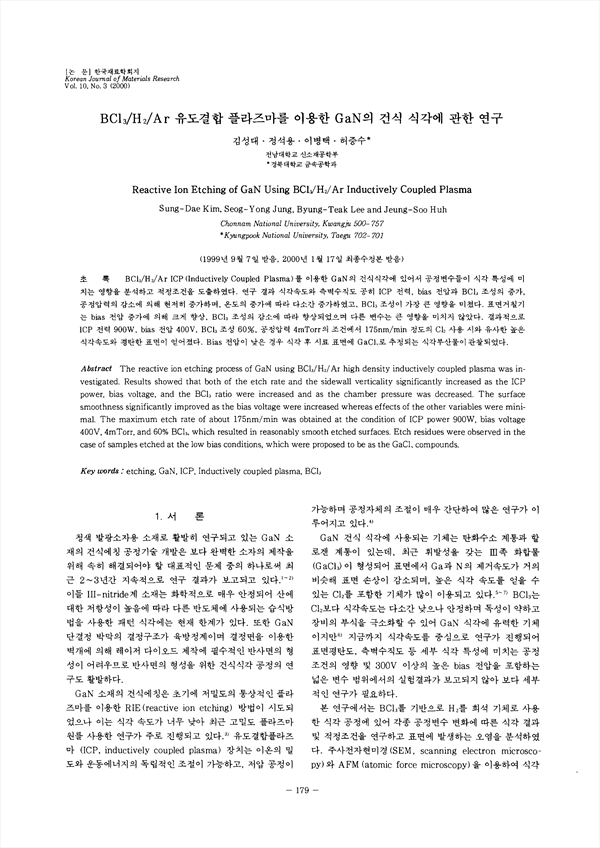

BCI3/H2/Ar ICP(Inductively Coupled Plasma)를 이용한 GaN이 건식식각에 있어서 공정변수들이 식각 특성에 미치는 영향을 분석하고 적정조건을 도출하였다. 연구 결과 식각속도와 측벽수직도 공히 ICP 전력, bias 전압과 BCI3 조성의 증가, 공정압력의 감소에 의해 현저히 증가하며, 온도의 증가에 따라 다소간 증가하였고, 온도의 증가에 따라 다소간 증가하였고, BCI3조성이 가장 큰 영향을 미쳤다. 표면거칠기는 bias 전압 증가에 의해 크게 향상, BCI3 조성의 감소에 따라 향상되었으며 다른 변수는 큰 영향을 미치지 않았다. 결과적으로 ICP 전력 900W, bias 전압 400V, BCI3 조성 60%, 공정압력 4mTorr의 조건에서 175nm/min 정도의 CI2 사용 시와 유사한 높은 식각속도와 평탄한 표면이 얻어졌다. Bias 전압이 낮은 경우 식각 후 시료 표면에 GaCx로 추정되는 식각부산물이 관찰되었다.

• 김성대 | Kim, Sung-Dae
• 정석용 | 정석용
• 이병택 | 이병택
• 허증수 | 허증수
