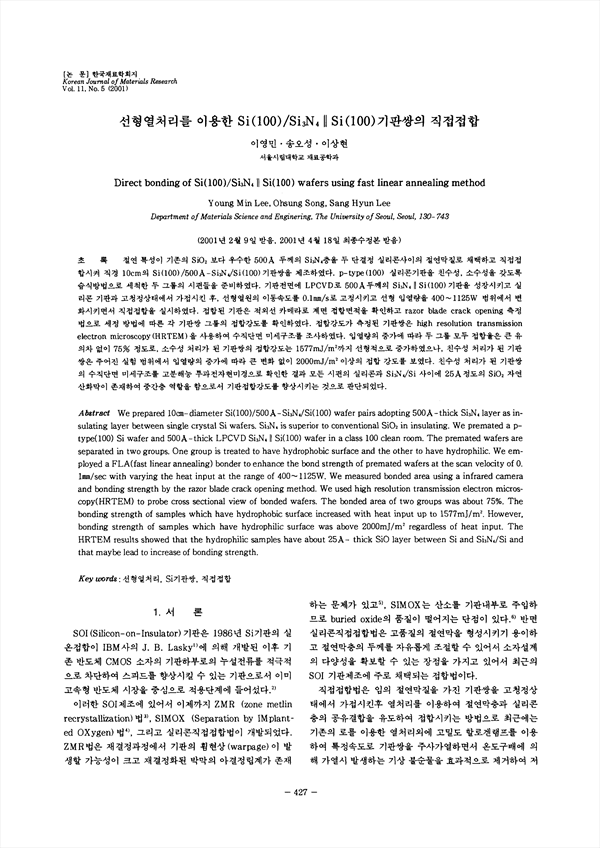

절연 특성이 기존의 SiO2 보다 우수한 500 두께의 SiN4층을 두 단결정 실리콘사이의 절연막질로 채택하고 직접접합시켜 직경 10cm의 Si(100) /500 -Si3N4/Si (100) 기판쌍을 제조하였다. p-type (100) 실리콘기판을 친수성, 소수성을 갖도록 습식방법으로 세척한 두 그룹의 시편들을 준비하였다. 기판전면에 LPCVD로 500 Å 두께의 Si3N4∥Si(100) 기판을 성장시키고 실리론 기판과 고청정상태에서 가접시킨 후, 선형열원의 이동속도를 0.1mm/s로 고정시키고 선형 입열량을 400~1125w 범위에서 변화시키면서 직접접합을 실시하였다. 접합된 기판은 적외선 카메라로 계면 접합면적을 확인하고 razor blade creek opening 측정법으로 세정 방법에 따른 각 기판쌍 그들의 접합강도를 확인하였다. 접합강도가 측정된 기판쌍은 high resolution transmission electron microscopy (HRTEM )을 사용하여 수직단면 미세구조를 조사하였다. 입열량의 증가에 따라 두 그를 모두 접합율은 큰 유의차 없이 765% 정도로, 소수성 처리가 된 기판쌍의 접합강도는 1577mJ/m2가지 선형적으로 증가하였으나, 친수성 처리가 된 기판쌍은 주어진 실험 범위에서 입열량의 증가에 따라 큰 변화 없이 2000mj/m2이상의 접합 강도를 보였다 친수성 처리가 된 기판쌍의 수직단면 미세구조를 고분해능 투과전자현미경으로 각인한 결과 모든 시편의 실리콘과 Si3N4사이에 25 Å 정도의 SiO2 자연산화막이 존재하여 중간충 역할을 함으로서 기판접합강도를 향상시키는 것으로 판단되었다.

• 이영민 | Lee, Young-Min
• 송오성 | 송오성
• 이상연 | 이상연
