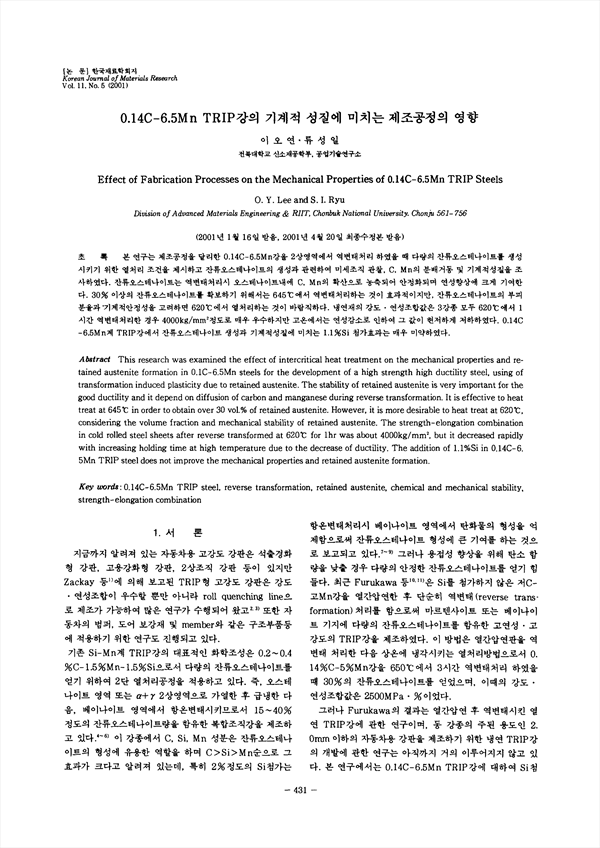

본 연구는 제조공정을 달리한 0.14C-6.5Mn강을 2상영역에서 역변태처리 하였을 때 다량의 잔류오스테나이트를 생성시키기 위한 열처리 조건을 제시하고 잔류오스테나이트의 생성과 관련하여 미세조직 관찰, C, Mn의 분배거동 및 기계적성질을 조사하였다. 잔류오스테나이트는 역변태처리시 오스테나이트내에 C, Mn의 확산으로 농축되어 안정화되며 연성향상에 크게 기여한다. 30%이상의 잔류오스테나이트를 확보하기 위해서는 6457에서 역변태처리하는 것이 효과적이지만, 잔류오스테나이트의 부피 분율과 기계적안정성을 고려하면 620˚C에서 열처리하는 것이 바람직하다. 냉연재의 강도.연성조합값은 3강종 모두 620˚C에서 1시간 역변태처리한 경우 4000kg/mm2정도로 매우 우수하지만 고온에서는 연성감소로 인하여 그 값이 현저하게 저하하였다. 0.14C-6.5Mn계 TRIP강에서 잔류오스테나이트 생성과 기계적성질에 미치는 1.1%Si 첨가효과는 매우 미약하였다.

• 이오연 | Lee, O-Yeon
• 류성일 | 류성일
