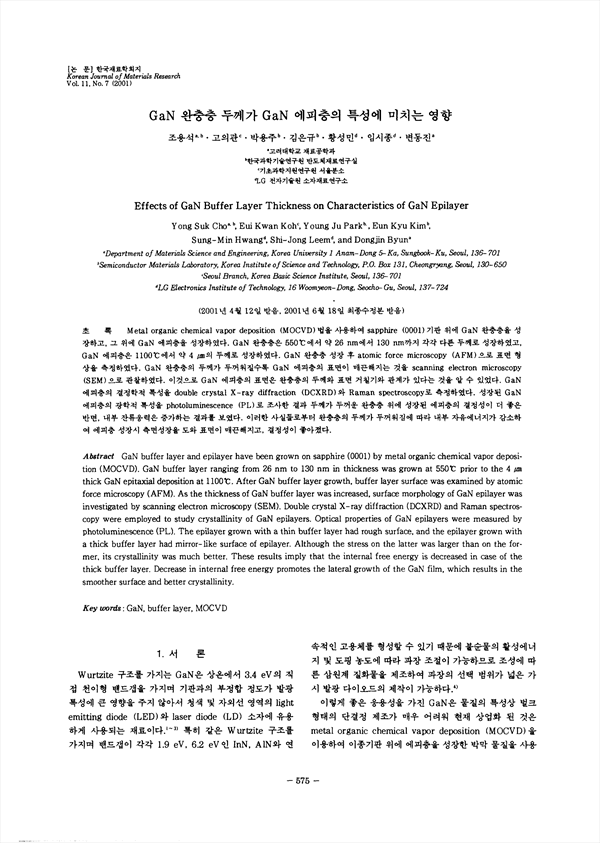

Metal organic chemical vapor deposition (MOCVB)법을 사용하여 sapphire (0001) 기판 위에 GaN 환충층을 성장하고, 그 위에 GaN 에피층을 성장하였다. GaN 완충층은 550˚C에서 약 26 nm에서 130 nm까지 각각 다른 두께로 성장하였고, GaN 에피층은 1100˚C에서 약 4 μm의 두께로 성장하였다. GaN 완충층 성장 후 atomic force microscopy (AFM)으로 표면 형상을 측정하였다. GaN 완충층의 두께가 두꺼워질수록 GaN 에피층의 표면이 매끈해지는 것을 scanning electron microscopy (SEM)으로 관찰하였다. 이것으로 GaN 에피층의 표면은 완충층의 두께와 표면 거칠기와 관계가 있다는 것을 알 수 있었다. GaN 에피층의 결정학적 특성을 double crystal X-ray diffraction (DCXRD)와 Raman spectroscopy로 측정하였다. 성장된 GaN 에퍼층의 광학적 특성을 photoluminescence (PL)로 조사한 결과 두께가 두꺼운 완충층 위에 성장된 에퍼층의 결정성이 더 좋은 반면, 내부 잔류응력은 증가하는 결과를 보였다. 이러한 사실들로부터 완충층의 두께가 두꺼워짐에 따라 내부 자유에너지가 감소하여 에피층 성장시 측면성장을 도와 표면이 매끈해지고, 결정성이 좋아졌다.

• 조용석 | Jo, Yong-Seok
• 고의관 | 고의관
• 박용주 | 박용주
• 김은규 | 김은규
• 황성민 | 황성민
• 임시종 | 임시종
• 변동진 | 변동진
