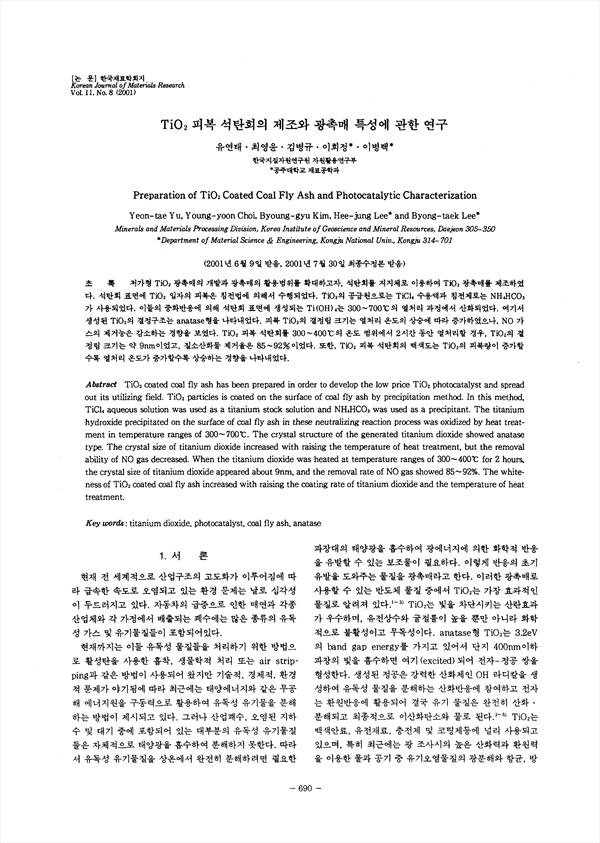

저가형 TiO2 광촉매의 개발과 광촉매의 활용범위를 확대하고자, 석탄회를 지지체로 이용하여 TiO2 광촉매를 제조하였다. 석탄회 표면에 TiO2 입자의 피복은 침전법에 의해서 수행되었다. TiO2의 공급원으로는 TiCl4수용액과 침전제로는 NH4HCO3가 사용되었다. 이들의 중화반응에 의해 석탄회 표면에 생성되는 Ti(OH)44는 300~700˚C의 열처리 과정에서 산화되었다. 여기서 생성된 TiO2의 결정구조는 anatase형을 나타내었다. 피복 TiO2의 결정립 크기는 열처리 온도의 상승에 따라 증가하였으나, NO가스의 제거능은 감소하는 경향을 보였다. TiO2피복 석탄회를 300~400˚C의 온도 범위에서 2시간 동안 열처리할 경우, TiO2의 결정립 크기는 약 9nm이었고, 질소산화물 제거율은 85~92%이었다. 또한, TiO2피복 석탄회의 백색도는 TiO2의 피복량이 증가할수록 열처리 온도가 증가할수록 상승하는 경향을 나타내었다.

• 유연태 | Yu, Yeon-Tae
• 최영윤 | 최영윤
• 김병규 | 김병규
• 이희정 | 이희정
• 이병택 | 이병택
