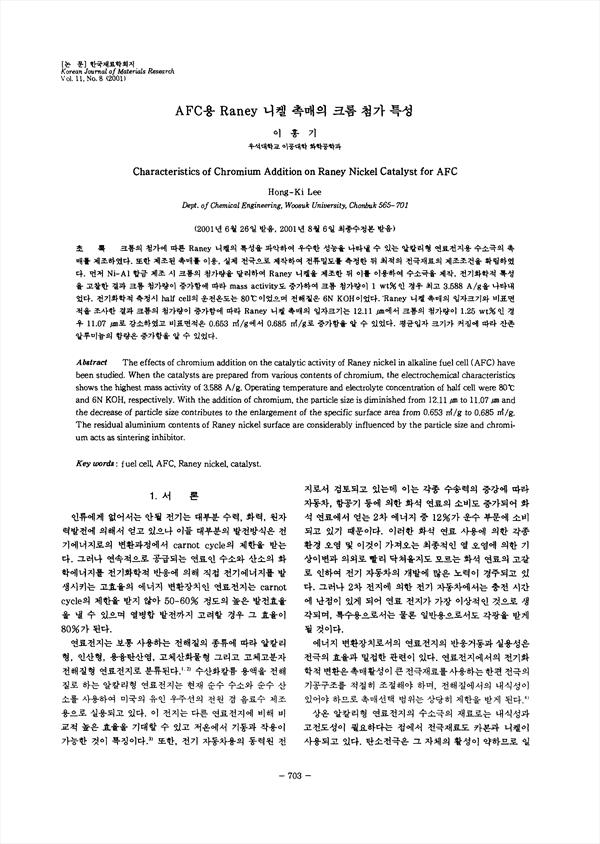

크롬의 첨가에 따른 Raney 니켈의 특성을 파악하여 우수한 성능을 나타낼 수 있는 알칼리형 연료전지용 수소극의 촉매를 제조하였다. 또한 제조된 촉매를 이용, 실제 전극으로 제작하여 전류밀도를 측정한 뒤 최적의 전극재료의 제조조건을 확립하였다. 먼저 Ni-Al합금 제조시 크롬의 첨가량을 달리하여 Raney 니켈을 제조한 뒤 이를 이용하여 수소극을 제작, 전기화학적 특성을 고찰한 결과 크롬 첨가량이 증가함에 따라 mass activity도 증가하여 크롬 첨가량이 1 wt% 인 경우 최고 3.688 A/g을 나타내었다. 전기화학적 측정시 half cell의 운전온도는 80˚C이었으며 전해질은 6N KOH이었다. Raney 니켈 촉매의 입자크기와 비표면 적을 조사한 결과 크롬의 첨가량이 증가함에 따라 Raney 니켈 촉매의 입자크기는 12.11 μm에서 크롬의 첨가량이 1.25 wt%인 경우 11.07 μm로 감소하였고 비표면적은 0.653 m2/g에서 0.685 m2로 중가함을 알 수 있었다. 평균입자 크기가 커짐에 따라 잔존 알루미늄의 함량은 증가함을 알 수 있었다.

• 이홍기 | Lee, Hong-Ki
