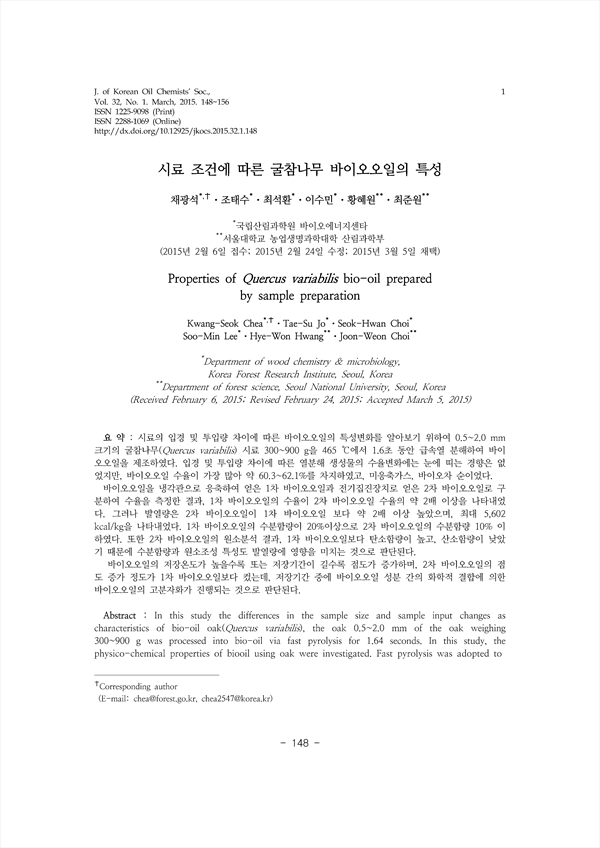

시료의 입경 및 투입량 차이에 따른 바이오오일의 특성변화를 알아보기 위하여 0.5~2.0 mm 크기의 굴참나무(Quercus variabilis) 시료 300~900 g을 465 ℃에서 1.6초 동안 급속열 분해하여 바이 오오일을 제조하였다. 입경 및 투입량 차이에 따른 열분해 생성물의 수율변화에는 눈에 띠는 경향은 없 었지만, 바이오오일 수율이 가장 많아 약 60.3~62.1%를 차지하였고, 미응축가스, 바이오차 순이었다.
바이오오일을 냉각관으로 응축하여 얻은 1차 바이오오일과 전기집진장치로 얻은 2차 바이오오일로 구 분하여 수율을 측정한 결과, 1차 바이오오일의 수율이 2차 바이오오일 수율의 약 2배 이상을 나타내었 다. 그러나 발열량은 2차 바이오오일이 1차 바이오오일 보다 약 2배 이상 높았으며, 최대 5,602 kcal/kg을 나타내었다. 1차 바이오오일의 수분함량이 20%이상으로 2차 바이오오일의 수분함량 10% 이 하였다. 또한 2차 바이오오일의 원소분석 결과, 1차 바이오오일보다 탄소함량이 높고, 산소함량이 낮았 기 때문에 수분함량과 원소조성 특성도 발열량에 영향을 미치는 것으로 판단된다.
바이오오일의 저장온도가 높을수록 또는 저장기간이 길수록 점도가 증가하며, 2차 바이오오일의 점 도 증가 정도가 1차 바이오오일보다 컸는데, 저장기간 중에 바이오오일 성분 간의 화학적 결합에 의한 바이오오일의 고분자화가 진행되는 것으로 판단된다.

In this study the differences in the sample size and sample input changes as characteristics of bio-oil oak(Quercus variabilis), the oak 0.5~2.0 mm of the oak weighing 300~900 g was processed into bio-oil via fast pyrolysis for 1.64 seconds. In this study, the physico-chemical properties of biooil using oak were investigated. Fast pyrolysis was adopted to increase the bio-oil yield from raw material. Although the differences in sample size and sample input changes in the yield of pyrolysis products were not significantly noticeable, increases in the yield of bio-oil accounted for approximately 60.3 to 62.1%, in the order of non-condensed gas, and biochar. When the primary bio-oil obtained by the condensation of the cooling tube and the seconary bio-oil obtained from the electric dust collector were measured separately, the yield of primary bio-oil was twice as higher than that of the secondary bio-oil. However, HHV (Higher Heating Value) of the secondary bio-oil was approximately twice as higher than that of the primary bio-oil by up to 5,602 kcal/kg. The water content of the primary bio-oil was more than 20% of the moisture content of the secondary bio-oil, which was 10% or less. In addition, the result of the elemental analysis regarding the secondary bio-oil, its primary carbon content was higher than that of the primary bio-oil, and since the oxygen content is low, the water content as well as elemental composition are believed to have an effect on the calorific value. The higher the storage temperature or the longer the storage period, the degree of the viscosity of the secondary bio-oil was higher than that of the primary bio-oil. This can be the attributed to the chemical bond between the polymeric bio-oil that forms during the storage period.

1. 서 론
 2. 재료 및 방법
  2.1 공시재료
  2.2 급속열분해 반응조건 및 수율
  2.3 바이오오일 물리 및 화학적 특성 분석
 3. 결과 및 고찰
  3.1 급속열분해에 의한 열분해 생성물 수율
  3.2 1,2차 바이오오일의 수율
  3.3 바이오오일의 발열량
  3.4 바이오오일의 수분
  3.5 바이오오일의 원소조성
  3.6 바이오오일의 점도
  3.7 바이오오일의 주요 화학성분 분석
 4. 결 론
 References

• 채광석(국립산림과학원 바이오에너지센타) | Kwang-Seok Chea Corresponding author
• 조태수(국립산림과학원 바이오에너지센타) | Tae-Su Jo
• 최석환(국립산림과학원 바이오에너지센타) | Seok-Hwan Choi
• 이수민(국립산림과학원 바이오에너지센타) | Soo-Min Lee
• 황혜원(서울대학교 농업생명과학대학 산림과학부) | Hye-Won Hwang
• 최준원(서울대학교 농업생명과학대학 산림과학부) | Joon-Weon Choi
