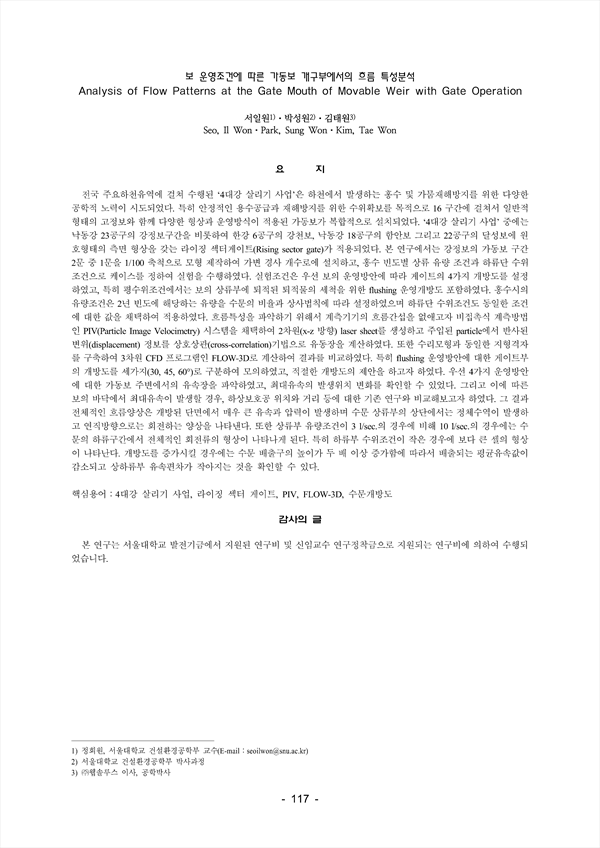

전국 주요하천유역에 걸쳐 수행된 ‘4대강 살리기 사업’은 하천에서 발생하는 홍수 및 가뭄재해방지를 위한 다양한 공학적 노력이 시도되었다. 특히 안정적인 용수공급과 재해방지를 위한 수위확보를 목적으로 16 구간에 걸쳐서 일반적 형태의 고정보와 함께 다양한 형상과 운영방식이 적용된 가동보가 복합적으로 설치되었다. ‘4대강 살리기 사업’ 중에는 낙동강 23공구의 강정보구간을 비롯하여 한강 6공구의 강천보, 낙동강 18공구의 함안보 그리고 22공구의 달성보에 원호형태의 측면 형상을 갖는 라이징 섹터게이트(Rising sector gate)가 적용되었다. 본 연구에서는 강정보의 가동보 구간 2문 중 1문을 1/100 축척으로 모형 제작하여 가변 경사 개수로에 설치하고, 홍수 빈도별 상류 유량 조건과 하류단 수위 조건으로 케이스를 정하여 실험을 수행하였다. 실험조건은 우선 보의 운영방안에 따라 게이트의 4가지 개방도를 설정하였고, 특히 평수위조건에서는 보의 상류부에 퇴적된 퇴적물의 세척을 위한 flushing 운영개방도 포함하였다. 홍수시의 유량조건은 2년 빈도에 해당하는 유량을 수문의 비율과 상사법칙에 따라 설정하였으며 하류단 수위조건도 동일한 조건에 대한 값을 채택하여 적용하였다. 흐름특성을 파악하기 위해서 계측기기의 흐름간섭을 없애고자 비접촉식 계측방법인 PIV(Particle Image Velocimetry) 시스템을 채택하여 2차원(x-z 방향) laser sheet를 생성하고 주입된 particle에서 반사된 변위(displacement) 정보를 상호상관(cross-correlation)기법으로 유동장을 계산하였다. 또한 수리모형과 동일한 지형격자를 구축하여 3차원 CFD 프로그램인 FLOW-3D로 계산하여 결과를 비교하였다. 특히 flushing 운영방안에 대한 게이트부의 개방도를 세가지(30, 45, 60°)로 구분하여 모의하였고, 적절한 개방도의 제안을 하고자 하였다. 우선 4가지 운영방안에 대한 가동보 주변에서의 유속장을 파악하였고, 최대유속의 발생위치 변화를 확인할 수 있었다. 그리고 이에 따른 보의 바닥에서 최대유속이 발생할 경우, 하상보호공 위치와 거리 등에 대한 기존 연구와 비교해보고자 하였다. 그 결과 전체적인 흐름양상은 개방된 단면에서 매우 큰 유속과 압력이 발생하며 수문 상류부의 상단에서는 정체수역이 발생하고 연직방향으로는 회전하는 양상을 나타낸다. 또한 상류부 유량조건이 3 l/sec.의 경우에 비해 10 l/sec.의 경우에는 수문의 하류구간에서 전체적인 회전류의 형상이 나타나게 된다. 특히 하류부 수위조건이 작은 경우에 보다 큰 셀의 형상이 나타난다. 개방도를 증가시킬 경우에는 수문 배출구의 높이가 두 배 이상 증가함에 따라서 배출되는 평균유속값이 감소되고 상하류부 유속편차가 작아지는 것을 확인할 수 있다.
