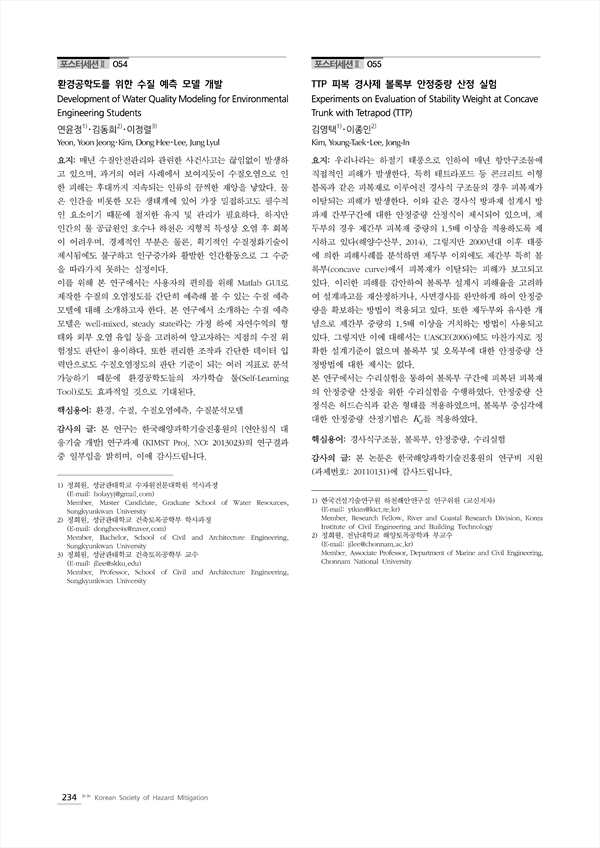

우리나라는 하절기 태풍으로 인하여 매년 항만구조물에 직접적인 피해가 발생한다. 특히 테트라포드 등 콘크리트 이형블록과 같은 피복재로 이루어진 경사식 구조물의 경우 피복재가 이탈되는 피해가 발생한다. 이와 같은 경사식 방파제 설계시 방파제 간부구간에 대한 안정중량 산정식이 제시되어 있으며, 제두부의 경우 제간부 피복재 중량의 1.5배 이상을 적용하도록 제시하고 있다(해양수산부, 2014). 그렇지만 2000년대 이후 태풍에 의한 피해사례를 분석하면 제두부 이외에도 제간부 특히 볼록부(concave curve)에서 피복재가 이탈되는 피해가 보고되고 있다. 이러한 피해를 감안하여 볼록부 설계시 피해율을 고려하여 설계파고를 재산정하거나, 사면경사를 완만하게 하여 안정중량을 확보하는 방법이 적용되고 있다. 또한 제두부와 유사한 개념으로 제간부 중량의 1.5배 이상을 거치하는 방법이 사용되고 있다. 그렇지만 이에 대해서는 UASCE(2006)에도 마찬가지로 정확한 설계기준이 없으며 볼록부 및 오목부에 대한 안정중량 산정방법에 대한 제시는 없다.
본 연구에서는 수리실험을 통하여 볼록부 구간에 피복된 피복재의 안정중량 산정을 위한 수리실험을 수행하였다. 안정중량 산정식은 허드슨식과 같은 형태를 적용하였으며, 볼록부 중심각에 대한 안정중량 산정기법은 Kd를 적용하였다.

• 김영택(한국건설기술연구원 하천해안연구실 연구위원) | Kim, Young-Taek 교신저자
• 이종인(정회원, 전남대학교 해양토목공학과 부교수) | Lee, Jong-In
