초록

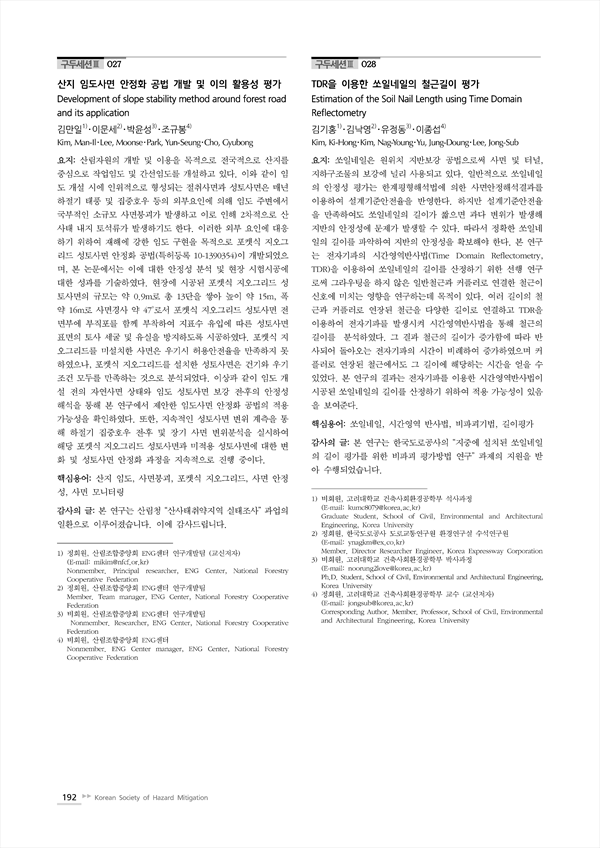

쏘일네일은 원위치 지반보강 공법으로써 사면 및 터널, 지하구조물의 보강에 널리 사용되고 있다. 일반적으로 쏘일네일의 안정성 평가는 한계평형해석법에 의한 사면안정해석결과를 이용하여 설계기준안전율을 반영한다. 하지만 설계기준안전율을 만족하여도 쏘일네일의 길이가 짧으면 과다 변위가 발생해 지반의 안정성에 문제가 발생할 수 있다. 따라서 정확한 쏘일네일의 길이를 파악하여 지반의 안정성을 확보해야 한다. 본 연구는 전자기파의 시간영역반사법(Time Domain Reflectometry, TDR)을 이용하여 쏘일네일의 길이를 산정하기 위한 선행 연구로써 그라우팅을 하지 않은 일반철근과 커플러로 연결한 철근이 신호에 미치는 영향을 연구하는데 목적이 있다. 여러 길이의 철근과 커플러로 연장된 철근을 다양한 길이로 연결하고 TDR을 이용하여 전자기파를 발생시켜 시간영역반사법을 통해 철근의 길이를 분석하였다. 그 결과 철근의 길이가 증가함에 따라 반사되어 돌아오는 전자기파의 시간이 비례하여 증가하였으며 커플러로 연장된 철근에서도 그 길이에 해당하는 시간을 얻을 수 있었다. 본 연구의 결과는 전자기파를 이용한 시간영역반사법이 시공된 쏘일네일의 길이를 산정하기 위하여 적용 가능성이 있음을 보여준다.
