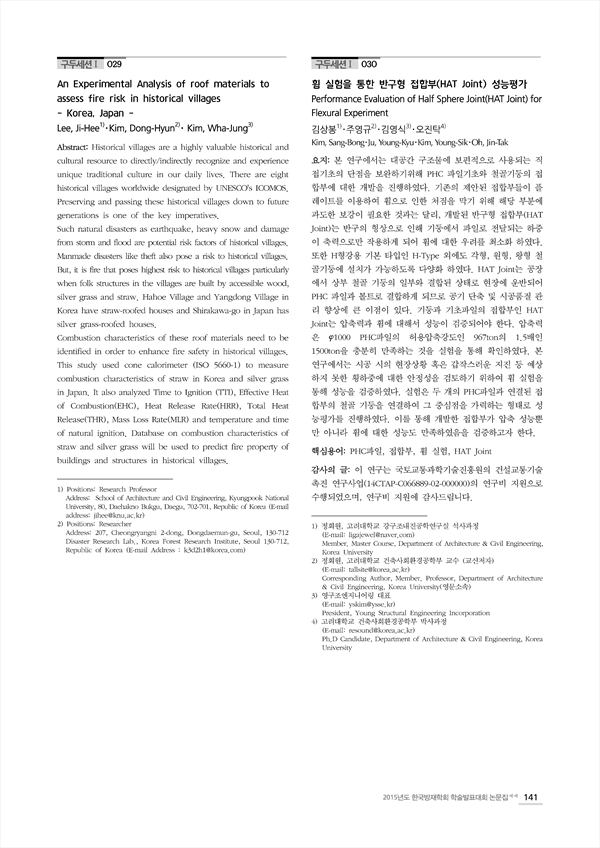

본 연구에서는 대공간 구조물에 보편적으로 사용되는 직접기초의 단점을 보완하기위해 PHC 파일기초와 철골기둥의 접합부에 대한 개발을 진행하였다. 기존의 제안된 접합부들이 플레이트를 이용하여 휨으로 인한 처짐을 막기 위해 해당 부분에 과도한 보강이 필요한 것과는 달리, 개발된 반구형 접합부(HAT Joint)는 반구의 형상으로 인해 기둥에서 파일로 전달되는 하중이 축력으로만 작용하게 되어 휨에 대한 우려를 최소화 하였다. 또한 H형강용 기본 타입인 H-Type 외에도 각형, 원형, 왕형 철골기둥에 설치가 가능하도록 다양화 하였다. HAT Joint는 공장에서 상부 철골 기둥의 일부와 결합된 상태로 현장에 운반되어 PHC 파일과 볼트로 결합하게 되므로 공기 단축 및 시공품질 관리 향상에 큰 이점이 있다. 기둥과 기초파일의 접합부인 HAT Joint는 압축력과 휨에 대해서 성능이 검증되어야 한다. 압축력은 φ1000 PHC파일의 허용압축강도인 967ton의 1.5배인 1500ton을 충분히 만족하는 것을 실험을 통해 확인하였다. 본 연구에서는 시공 시의 현장상황 혹은 갑작스러운 지진 등 예상하지 못한 횡하중에 대한 안정성을 검토하기 위하여 휨 실험을 통해 성능을 검증하였다. 실험은 두 개의 PHC파일과 연결된 접합부의 철골 기둥을 연결하여 그 중심점을 가력하는 형태로 성능평가를 진행하였다. 이를 통해 개발한 접합부가 압축 성능뿐만 아니라 휨에 대한 성능도 만족하였음을 검증하고자 한다.

• 김상봉(정회원, 고려대학교 강구조내진공학연구실 석사과정) | Kim, Sang-Bong
• 주영규(정회원, 고려대학교 건축사회환경공학부 교수) | Ju, Young-Kyu 교신저자
• 김영식(영구조엔지니어링 대표) | Kim, Young-Sik
• 오진탁(고려대학교 건축사회환경공학부 박사과정) | Oh, Jin-Tak
