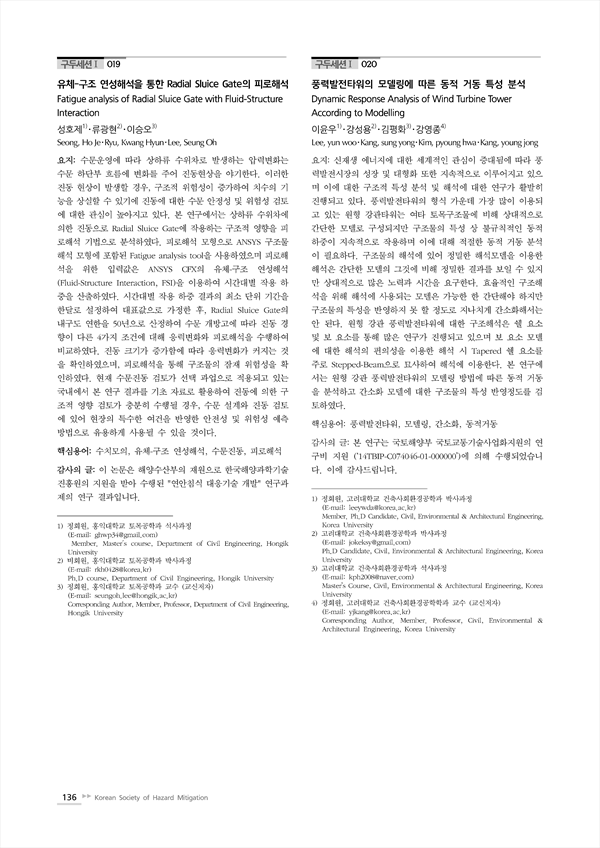

수문운영에 따라 상하류 수위차로 발생하는 압력변화는 수문 하단부 흐름에 변화를 주어 진동현상을 야기한다. 이러한 진동 현상이 발생할 경우, 구조적 위험성이 증가하여 치수의 기능을 상실할 수 있기에 진동에 대한 수문 안정성 및 위험성 검토에 대한 관심이 높아지고 있다. 본 연구에서는 상하류 수위차에 의한 진동으로 Radial Sluice Gate에 작용하는 구조적 영향을 피로해석 기법으로 분석하였다. 피로해석 모형으로 ANSYS 구조물 해석 모형에 포함된 Fatigue analysis tool을 사용하였으며 피로해석을 위한 입력값은 ANSYS CFX의 유체-구조 연성해석(Fluid-Structure Interaction, FSI)을 이용하여 시간대별 작용 하중을 산출하였다. 시간대별 작용 하중 결과의 최소 단위 기간을 한달로 설정하여 대표값으로 가정한 후, Radial Sluice Gate의 내구도 연한을 50년으로 산정하여 수문 개방고에 따라 진동 경향이 다른 4가지 조건에 대해 응력변화와 피로해석을 수행하여 비교하였다. 진동 크기가 증가함에 따라 응력변화가 커지는 것을 확인하였으며, 피로해석을 통해 구조물의 잠재 위험성을 확인하였다. 현재 수문진동 검토가 선택 과업으로 적용되고 있는 국내에서 본 연구 결과를 기초 자료로 활용하여 진동에 의한 구조적 영향 검토가 충분히 수행될 경우, 수문 설계와 진동 검토에 있어 현장의 특수한 여건을 반영한 안전성 및 위험성 예측 방법으로 유용하게 사용될 수 있을 것이다.

• 성호제(정회원, 홍익대학교 토목공학과 석사과정) | Seong, Ho Je
• 류광현(비회원, 홍익대학교 토목공학과 박사과정) | Ryu, Kwang Hyun
• 이승오(정회원, 홍익대학교 토목공학과 교수) | Lee, Seung Oh 교신저자
