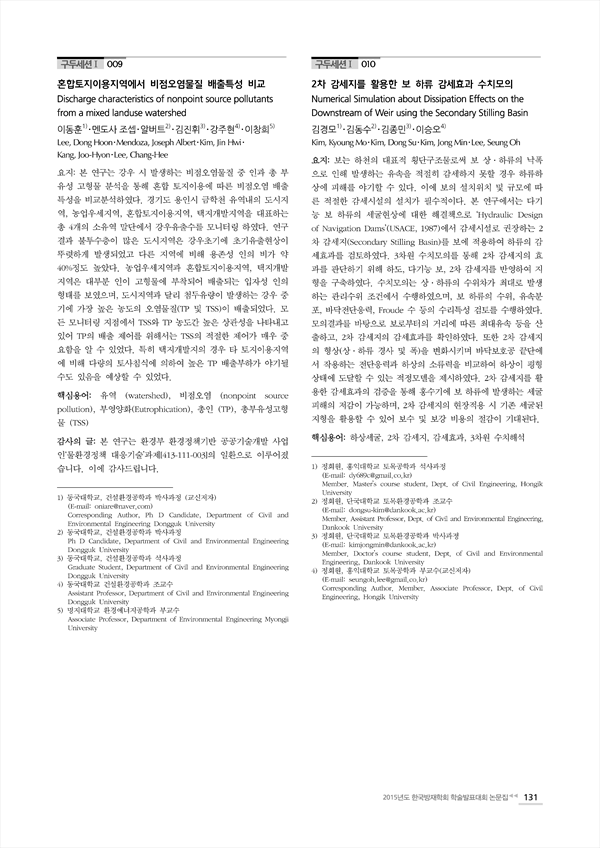

보는 하천의 대표적 횡단구조물로써 보 상·하류의 낙폭으로 인해 발생하는 유속을 적절히 감세하지 못할 경우 하류하상에 피해를 야기할 수 있다. 이에 보의 설치위치 및 규모에 따른 적절한 감세시설의 설치가 필수적이다. 본 연구에서는 다기능 보 하류의 세굴현상에 대한 해결책으로 ‘Hydraulic Design of Navigation Dams’(USACE, 1987)에서 감세시설로 권장하는 2차 감세지(Secondary Stilling Basin)를 보에 적용하여 하류의 감세효과를 검토하였다. 3차원 수치모의를 통해 2차 감세지의 효과를 판단하기 위해 하도, 다기능 보, 2차 감세지를 반영하여 지형을 구축하였다. 수치모의는 상·하류의 수위차가 최대로 발생하는 관리수위 조건에서 수행하였으며, 보 하류의 수위, 유속분포, 바닥전단응력, Froude 수 등의 수리특성 검토를 수행하였다. 모의결과를 바탕으로 보로부터의 거리에 따른 최대유속 등을 산출하고, 2차 감세지의 감세효과를 확인하였다. 또한 2차 감세지의 형상(상·하류 경사 및 폭)을 변화시키며 바닥보호공 끝단에서 작용하는 전단응력과 하상의 소류력을 비교하여 하상이 평형 상태에 도달할 수 있는 적정모델을 제시하였다. 2차 감세지를 활용한 감세효과의 검증을 통해 홍수기에 보 하류에 발생하는 세굴 피해의 저감이 가능하며, 2차 감세지의 현장적용 시 기존 세굴된 지형을 활용할 수 있어 보수 및 보강 비용의 절감이 기대된다.

• 김경모(정회원, 홍익대학교 토목공학과 석사과정) | Kim, Kyoung Mo
• 김동수(정회원, 단국대학교 토목환경공학과 조교수) | Kim, Dong Su
• 김종민(정회원, 단국대학교 토목환경공학과 박사과정) | Kim, Jong Min
• 이승오(정회원, 홍익대학교 토목공학과 부교수) | Lee, Seung Oh 교신저자
