논문 상세보기

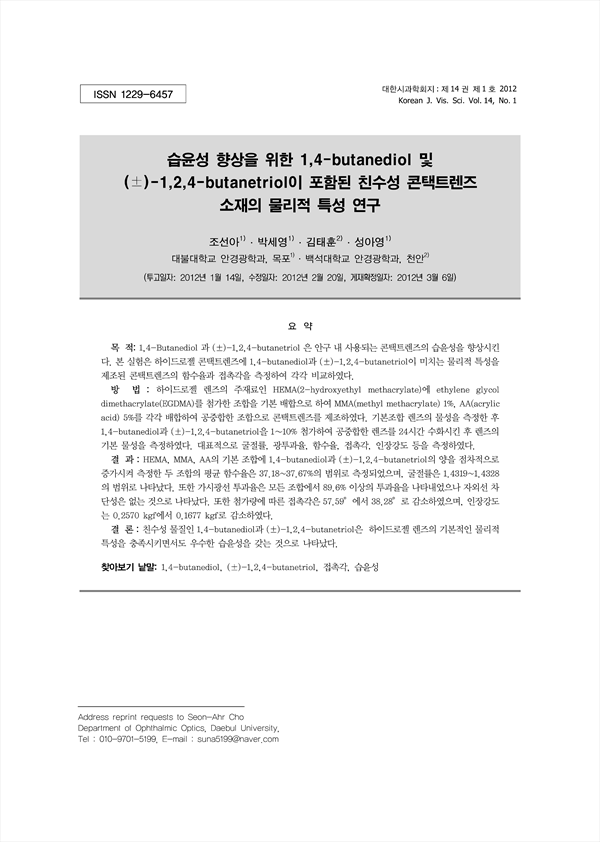

습윤성 향상을 위한 1,4-butanediol 및 (±)-1,2,4-butanetriol이 포함된 친수성 콘택트렌즈 소재의 물리적 특성 연구 KCI 등재
Characterization of physical properties of hydrogel contact lens materials containing 1, 4-butanediol and (±)-1,2,4-butanetriol for wettability inprovement
pp.69-76
목 적: 1,4-Butanediol 과 (±)-1,2,4-butanetriol 은 안구 내 사용되는 콘택트렌즈의 습윤성을 향상시킨다. 본 실험은 하이드로젤 콘택트렌즈에 1,4-butanediol과 (±)-1,2,4-butanetriol이 미치는 물리적 특성을 제조된 콘택트렌즈의 함수율과 접촉각을 측정하여 각각 비교하였다. 방 법 : 하이드로젤 렌즈의 주재료인 HEMA(2-hydroxyethyl methacrylate)에 ethylene glycol dimethacrylate(EGDMA)를 첨가한 조합을 기본 배합으로 하여 MMA(methyl methacrylate) 1%, AA(acrylic acid) 5%를 각각 배합하여 공중합한 조합으로 콘택트렌즈를 제조하였다. 기본조합 렌즈의 물성을 측정한 후 1,4-butanediol과 (±)-1,2,4-butanetriol을 1∼10% 첨가하여 공중합한 렌즈를 24시간 수화시킨 후 렌즈의 기본 물성을 측정하였다. 대표적으로 굴절률, 광투과율, 함수율, 접촉각, 인장강도 등을 측정하였다. 결 과 : HEMA, MMA, AA의 기본 조합에 1,4-butanediol과 (±)-1,2,4-butanetriol의 양을 점차적으로 증가시켜 측정한 두 조합의 평균 함수율은 37.18~37.67%의 범위로 측정되었으며, 굴절률은 1.4319~1.4328의 범위로 나타났다. 또한 가시광선 투과율은 모든 조합에서 89.6% 이상의 투과율을 나타내었으나 자외선 차단성은 없는 것으로 나타났다. 또한 첨가량에 따른 접촉각은 57.59°에서 38.28°로 감소하였으며, 인장강도는 0.2570 kgf에서 0.1677 kgf로 감소하였다. 결 론 : 친수성 물질인 1,4-butanediol과 (±)-1,2,4-butanetriol은 하이드로젤 렌즈의 기본적인 물리적 특성을 충족시키면서도 우수한 습윤성을 갖는 것으로 나타났다.
Purpose: In this study, the copolymers produced by adding the 1,4-butanediol and (±)-1,2,4-butanetriol were compared with the previous hydrogel contact lens materials. In addition, the properties of the produced contact lens were measured in order to examine whether the material is suitable for the application of contact lens materials with high wettability. Methods: 1,4-butanediol and (±)-1,2,4-butanetriol with the cross-linker EGDMA (ethylene glycol dimethacrylate), HEMA (2-hydroxyethyl methacrylate), MMA (methyl methacrylate), AA (acrylic acid) and the initiator AIBN (azobisiobutyonitrile) were used for the copolymerization to make hydrogel contact lens materials. The physical properties such as water content, refractive index, contact angel, spectral transmittance, and tensile strength of produced contact lenses were measured. Results: Measurement of the physical characteristics of the copolymerized material showed the water content of 37.18~37.67%, refractive index of 1.4319~1.4328, visible ray transmittance of 89.6~90.6%, contact angel of 57.59~38.28˚, and tensile strength of 0.2570~0.677 kgf. Conclusion: Based on the results of this study, the produced copolymers could be suitable for use as hydrogel contact lens material for high wettability.
