논문 상세보기
pp.227-234

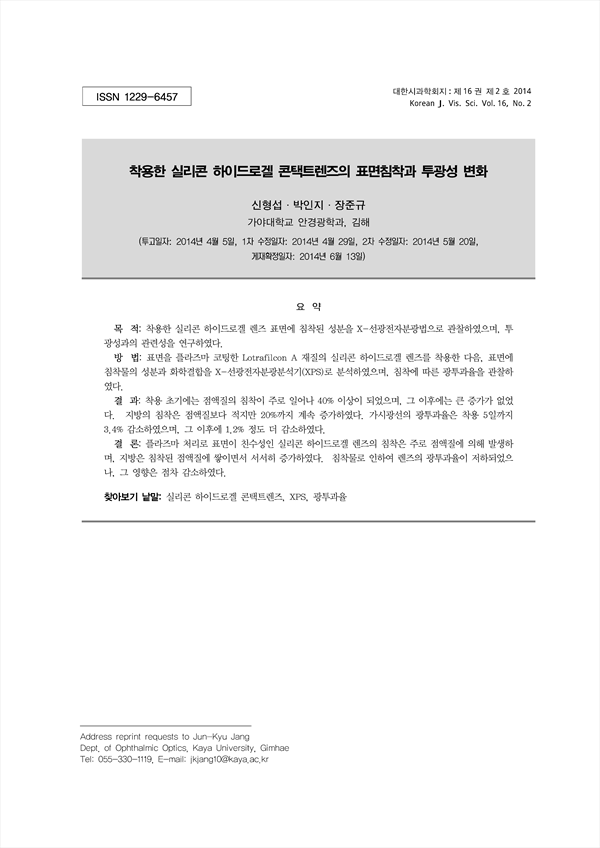

목 적: 착용한 실리콘 하이드로겔 렌즈 표면에 침착된 성분을 X-선광전자분광법으로 관찰하였으며, 투광성과의 관련성을 연구하였다. 방 법: 표면을 플라즈마 코팅한 Lotrafilcon A 재질의 실리콘 하이드로겔 렌즈를 착용한 다음, 표면에 침착물의 성분과 화학결합을 X-선광전자분광분석기(XPS)로 분석하였으며, 침착에 따른 광투과율을 관찰하였다. 결 과: 착용 초기에는 점액질의 침착이 주로 일어나 40% 이상이 되었으며, 그 이후에는 큰 증가가 없었다. 지방의 침착은 점액질보다 적지만 20%까지 계속 증가하였다. 가시광선의 광투과율은 착용 5일까지 3.4% 감소하였으며, 그 이후에 1.2% 정도 더 감소하였다. 결 론: 플라즈마 처리로 표면이 친수성인 실리콘 하이드로겔 렌즈의 침착은 주로 점액질에 의해 발생하며, 지방은 침착된 점액질에 쌓이면서 서서히 증가하였다. 침착물로 인하여 렌즈의 광투과율이 저하되었으나, 그 영향은 점차 감소하였다.
Purpose: The purpose of this study was to observe the surface deposits on the worn silicone hydrogel lens by X-ray photoelectron spectroscopy(XPS) and to understand relation to the optical transmittances. Methods: After wearing plasma treated Lotrafilcon A silicone hydrogel lens, the components of the surface deposits and chemical bonds were analyzed by XPS, and measured the optical transmittance in accordance with the surface deposits. Results: At the beginning, mucin deposit occurred mainly and it occupied 40% of the deposits but there was no big increment in mucin deposit afterwards. The amount of the lipid deposit was smaller than mucin but it continued to increase up to 20%. 3.4% of the optical transmittance of the visible ray decreased by the first 5 days, and after that additional decrease of the optical transmittance was 1.2%. Conclusions: The deposits of hydrophilic surface of silicone hydrogel lens treated by plasma were mainly mucin and the lipid is deposited on the mucin deposit and slowly increased. The deposits reduce the optical transmittance, but the influence on the optical transmittance has decreased.
