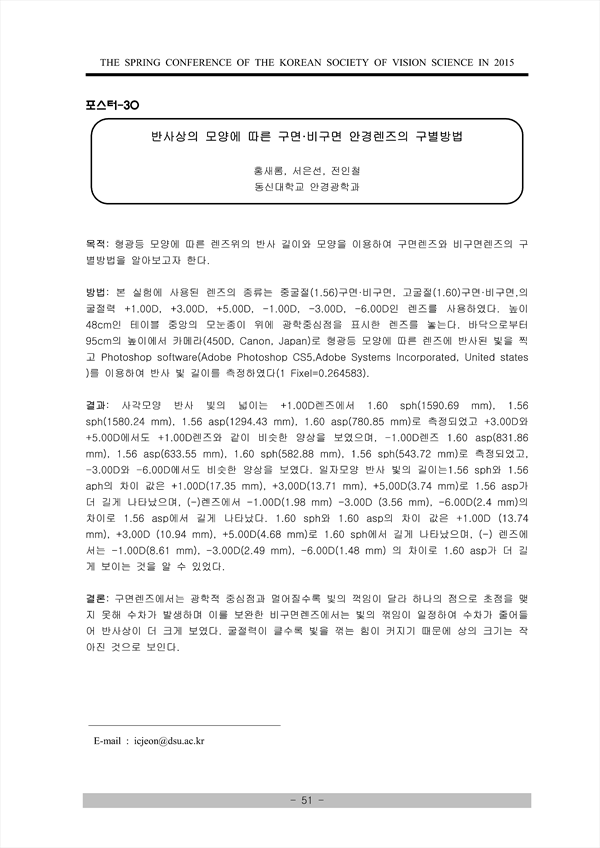

목적: 형광등 모양에 따른 렌즈위의 반사 길이와 모양을 이용하여 구면렌즈와 비구면렌즈의 구 별방법을 알아보고자 한다. 방법: 본 실험에 사용된 렌즈의 종류는 중굴절(1.56)구면·비구면, 고굴절(1.60)구면·비구면,의 굴절력 +1.00D, +3.00D, +5.00D, -1.00D, -3.00D, -6.00D인 렌즈를 사용하였다. 높이 48cm인 테이블 중앙의 모눈종이 위에 광학중심점을 표시한 렌즈를 놓는다. 바닥으로부터 95cm의 높이에서 카메라(450D, Canon, Japan)로 형광등 모양에 따른 렌즈에 반사된 빛을 찍 고 Photoshop software(Adobe Photoshop CS5,Adobe Systems Incorporated, United states )를 이용하여 반사 빛 길이를 측정하였다(1 Fixel=0.264583). 결과: 사각모양 반사 빛의 넓이는 +1.00D렌즈에서 1.60 sph(1590.69 mm), 1.56 sph(1580.24 mm), 1.56 asp(1294.43 mm), 1.60 asp(780.85 mm)로 측정되었고 +3.00D와 +5.00D에서도 +1.00D렌즈와 같이 비슷한 양상을 보였으며, -1.00D렌즈 1.60 asp(831.86 mm), 1.56 asp(633.55 mm), 1.60 sph(582.88 mm), 1.56 sph(543.72 mm)로 측정되었고, -3.00D와 -6.00D에서도 비슷한 양상을 보였다. 일자모양 반사 빛의 길이는1.56 sph와 1.56 aph의 차이 값은 +1.00D(17.35 mm), +3,00D(13.71 mm), +5,00D(3.74 mm)로 1.56 asp가 더 길게 나타났으며, (-)렌즈에서 -1.00D(1.98 mm) -3.00D (3.56 mm), -6.00D(2.4 mm)의 차이로 1.56 asp에서 길게 나타났다. 1.60 sph와 1.60 asp의 차이 값은 +1.00D (13.74 mm), +3,00D (10.94 mm), +5.00D(4.68 mm)로 1.60 sph에서 길게 나타났으며, (-) 렌즈에 서는 -1.00D(8.61 mm), -3.00D(2.49 mm), -6.00D(1.48 mm) 의 차이로 1.60 asp가 더 길 게 보이는 것을 알 수 있었다. 결론: 구면렌즈에서는 광학적 중심점과 멀어질수록 빛의 꺽임이 달라 하나의 점으로 초점을 맺 지 못해 수차가 발생하며 이를 보완한 비구면렌즈에서는 빛의 꺾임이 일정하여 수차가 줄어들 어 반사상이 더 크게 보였다. 굴절력이 클수록 빛을 꺾는 힘이 커지기 때문에 상의 크기는 작 아진 것으로 보인다.
