논문 상세보기

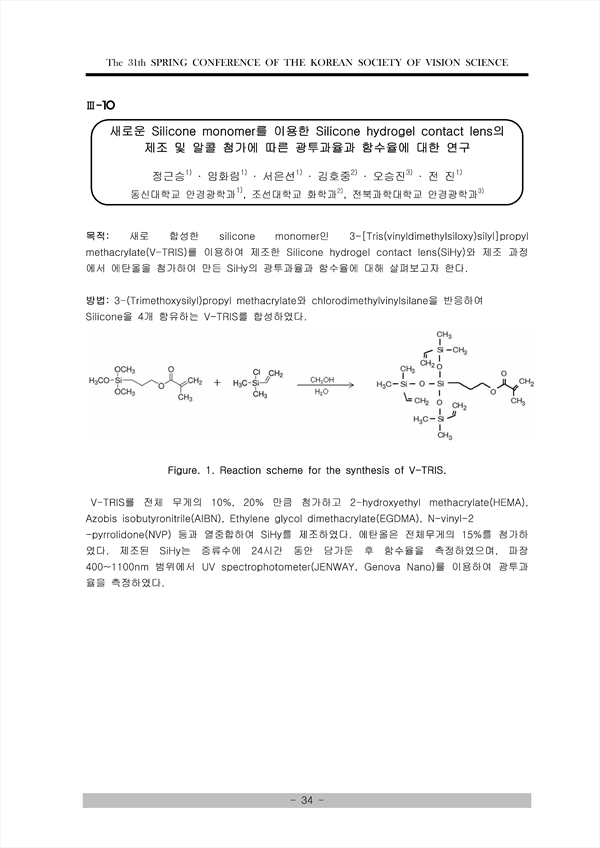

목적: 새로 합성한 silicone monomer인 3-[Tris(vinyldimethylsiloxy)silyl]propyl methacrylate(V-TRIS)를 이용하여 제조한 Silicone hydrogel contact lens(SiHy)와 제조 과정 에서 에탄올을 첨가하여 만든 SiHy의 광투과율과 함수율에 대해 살펴보고자 한다. 방법: 3-(Trimethoxysilyl)propyl methacrylate와 chlorodimethylvinylsilane을 반응하여 Silicone을 4개 함유하는 V-TRIS를 합성하였다. Figure. 1. Reaction scheme for the synthesis of V-TRIS. V-TRIS를 전체 무게의 10%, 20% 만큼 첨가하고 2-hydroxyethyl methacrylate(HEMA), Azobis isobutyronitrile(AIBN), Ethylene glycol dimethacrylate(EGDMA), N-vinyl-2 -pyrrolidone(NVP) 등과 열중합하여 SiHy를 제조하였다. 에탄올은 전체무게의 15%를 첨가하 였다. 제조된 SiHy는 증류수에 24시간 동안 담가둔 후 함수율을 측정하였으며, 파장 400~1100nm 범위에서 UV spectrophotometer(JENWAY, Genova Nano)를 이용하여 광투과 율을 측정하였다. 결과: Table 1. Optical Transmittance and water contents of SiHy with ethanol dilution. V-TRIS를 이용한 SiHy의 함수율은 32~35% 정도로 나타났다. SiHy 제조과정에서 에탄올을 첨가한 경우 광투과율과 함수율이 각각 증가하였다. 결론: 친수성인 HEMA와 소수성인 silicone monomer, V-TRIS가 서로 잘 섞이지 않아 상분리 현상이 발생한다. 이로 인해 SiHy의 광투과율이 낮아지게 되는데 친수성 및 소수성 물질에 동시에 잘 섞이는 알콜기를 포함하는 에탄올을 첨가함으로서 HEMA와 V-TRIS가 상분리 현상 없이 잘 섞이게 되어 광학적으로 투명한 SiHy를 얻을 수 있다.
