본 연구는 감성의류용 탄화지르코늄 함유 축열 니트의 원적외선 특성을 연구하였다. 탄화지르코늄 함유 축열 PET 원사가 이성분 방사법에 의해 방사되었다. 이 원사의 core부에는 고점도 PET와 탄화지르코늄을 혼합한 용액을, sheath부에는 저점도 PET 용액을 사용하여 콘쥬게이트 방사를 실시하였다. 이들 방사된 원사의 원소분석과 원적외선 특성 분석이 EDS와 FT-IR 계측기기에 의해 분석되었으며 두 가지 조직의 니트 소재를 편직하여 이들의 열적특성을 분석하였다. EDS 분석에서 Zr 피크를 확인하였으며 원사내에 Zr 원소가 19.29% 함유되어 있음을 확인하였다. 또한 원적외선 분석에서 5~20㎛ 파장 영역에서 원적외선 방사에너지가 3.65 x 102 W/m2, 방사율이 0.906 임을 확인하였다. KES-F7 측정기 분석에서 ZrC 함유 편성물의 Qmax 값이 일반 PET 편성물의 값보다 낮은 값을 보였고 보온율 값은 ZrC 함유 편성물이 일반 PET보다 더 높은 값을 보이므로서 ZrC의 축열성을 확인하였다. 열전도도는 Zr의 높은 열전도도 때문에 일반 PET 편물보다 더 높은 값을 보였다. ZrC의 함유가 편물의 촉감에 미치는 영향을 없었으며 편성 조직이 더 큰 영향을 주는 것을 확인하였다.

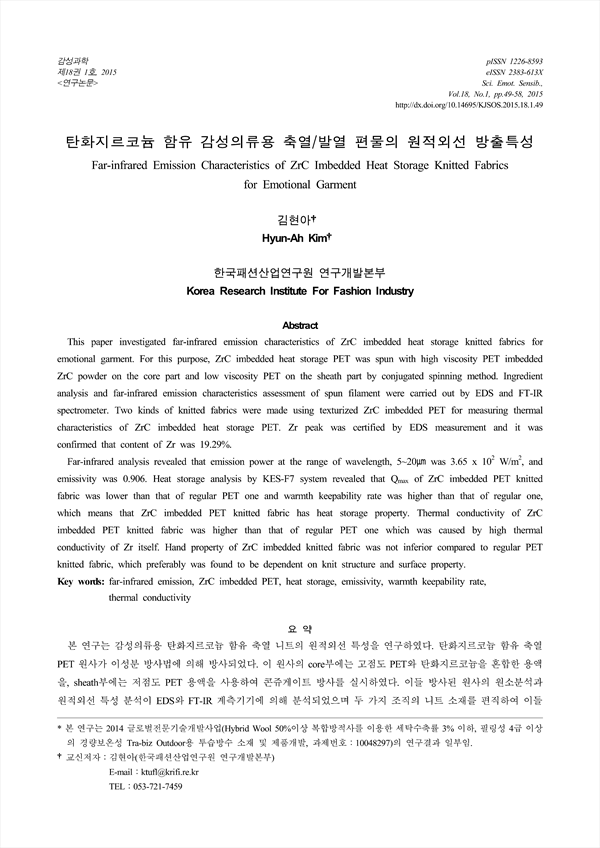

This paper investigated far-infrared emission characteristics of ZrC imbedded heat storage knitted fabrics for emotional garment. For this purpose, ZrC imbedded heat storage PET was spun with high viscosity PET imbedded ZrC powder on the core part and low viscosity PET on the sheath part by conjugated spinning method. Ingredient analysis and far-infrared emission characteristics assessment of spun filament were carried out by EDS and FT-IR spectrometer. Two kinds of knitted fabrics were made using texturized ZrC imbedded PET for measuring thermal characteristics of ZrC imbedded heat storage PET. Zr peak was certified by EDS measurement and it was confirmed that content of Zr was 19.29%.
Far-infrared analysis revealed that emission power at the range of wavelength, 5~20㎛ was 3.65 x 102 W/m2, and emissivity was 0.906. Heat storage analysis by KES-F7 system revealed that Qmax of ZrC imbedded PET knitted fabric was lower than that of regular PET one and warmth keepability rate was higher than that of regular one, which means that ZrC imbedded PET knitted fabric has heat storage property. Thermal conductivity of ZrC imbedded PET knitted fabric was higher than that of regular PET one which was caused by high thermal conductivity of Zr itself. Hand property of ZrC imbedded knitted fabric was not inferior compared to regular PET knitted fabric, which preferably was found to be dependent on knit structure and surface property.

1. 서론
 2. 실험
  2.1. 원사 및 사가공
  2.2. 편물제조
  2.3. 물성 측정
 3. 결과 및 고찰
  3.1. 탄화지르코늄 함유 축열 PET 원사의원소분석
  3.2. 축열 PET 원사의 원적외선 방출 특성
  3.3. 사가공 조건을 변화시킨 탄화지르코늄함유 PET사의 물성변화
  3.4. 탄화지르코늄 함유 니트의 축열/발열 특성
  3.5. 탄화지르코늄 함유 니트의 역학특성
 4. 결론
 REFERENCES

• 김현아(한국패션산업연구원 연구개발본부) | Hyun-Ah Kim
