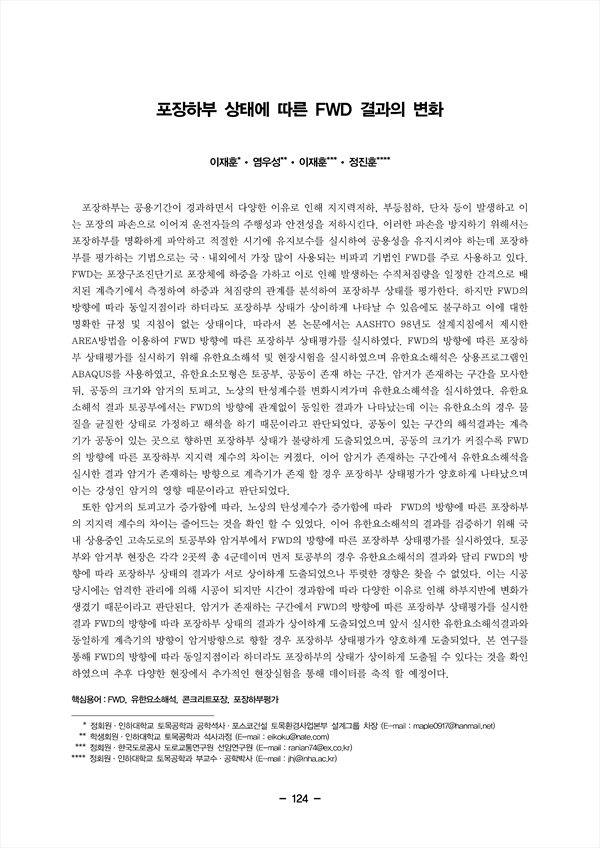

포장하부는 공용기간이 경과하면서 다양한 이유로 인해 지지력저하, 부등침하, 단차 등이 발생하고 이 는 포장의 파손으로 이어져 운전자들의 주행성과 안전성을 저하시킨다. 이러한 파손을 방지하기 위해서는 포장하부를 명확하게 파악하고 적절한 시기에 유지보수를 실시하여 공용성을 유지시켜야 하는데 포장하 부를 평가하는 기법으로는 국·내외에서 가장 많이 사용되는 비파괴 기법인 FWD를 주로 사용하고 있다. FWD는 포장구조진단기로 포장체에 하중을 가하고 이로 인해 발생하는 수직처짐량을 일정한 간격으로 배 치된 계측기에서 측정하여 하중과 처짐량의 관계를 분석하여 포장하부 상태를 평가한다. 하지만 FWD의 방향에 따라 동일지점이라 하더라도 포장하부 상태가 상이하게 나타날 수 있음에도 불구하고 이에 대한 명확한 규정 및 지침이 없는 상태이다. 따라서 본 논문에서는 AASHTO 98년도 설계지침에서 제시한 AREA방법을 이용하여 FWD 방향에 따른 포장하부 상태평가를 실시하였다. FWD의 방향에 따른 포장하 부 상태평가를 실시하기 위해 유한요소해석 및 현장시험을 실시하였으며 유한요소해석은 상용프로그램인 ABAQUS를 사용하였고, 유한요소모형은 토공부, 공동이 존재 하는 구간. 암거가 존재하는 구간을 모사한 뒤, 공동의 크기와 암거의 토피고, 노상의 탄성계수를 변화시켜가며 유한요소해석을 실시하였다. 유한요 소해석 결과 토공부에서는 FWD의 방향에 관계없이 동일한 결과가 나타났는데 이는 유한요소의 경우 물 질을 균질한 상태로 가정하고 해석을 하기 때문이라고 판단되었다. 공동이 있는 구간의 해석결과는 계측 기가 공동이 있는 곳으로 향하면 포장하부 상태가 불량하게 도출되었으며, 공동의 크기가 커질수록 FWD 의 방향에 따른 포장하부 지지력 계수의 차이는 커졌다. 이어 암거가 존재하는 구간에서 유한요소해석을 실시한 결과 암거가 존재하는 방향으로 계측기가 존재 할 경우 포장하부 상태평가가 양호하게 나타났으며 이는 강성인 암거의 영향 때문이라고 판단되었다. 또한 암거의 토피고가 증가함에 따라, 노상의 탄성계수가 증가함에 따라 FWD의 방향에 따른 포장하부 의 지지력 계수의 차이는 줄어드는 것을 확인 할 수 있었다. 이어 유한요소해석의 결과를 검증하기 위해 국 내 상용중인 고속도로의 토공부와 암거부에서 FWD의 방향에 따른 포장하부 상태평가를 실시하였다. 토공 부와 암거부 현장은 각각 2곳씩 총 4군데이며 먼저 토공부의 경우 유한요소해석의 결과와 달리 FWD의 방 향에 따라 포장하부 상태의 결과가 서로 상이하게 도출되었으나 뚜렷한 경향은 찾을 수 없었다. 이는 시공 당시에는 엄격한 관리에 의해 시공이 되지만 시간이 경과함에 따라 다양한 이유로 인해 하부지반에 변화가 생겼기 때문이라고 판단된다. 암거가 존재하는 구간에서 FWD의 방향에 따른 포장하부 상태평가를 실시한 결과 FWD의 방향에 따라 포장하부 상태의 결과가 상이하게 도출되었으며 앞서 실시한 유한요소해석결과와 동일하게 계측기의 방향이 암거방향으로 향할 경우 포장하부 상태평가가 양호하게 도출되었다. 본 연구를 통해 FWD의 방향에 따라 동일지점이라 하더라도 포장하부의 상태가 상이하게 도출될 수 있다는 것을 확인 하였으며 추후 다양한 현장에서 추가적인 현장실험을 통해 데이터를 축적 할 예정이다.
