pp.327-333

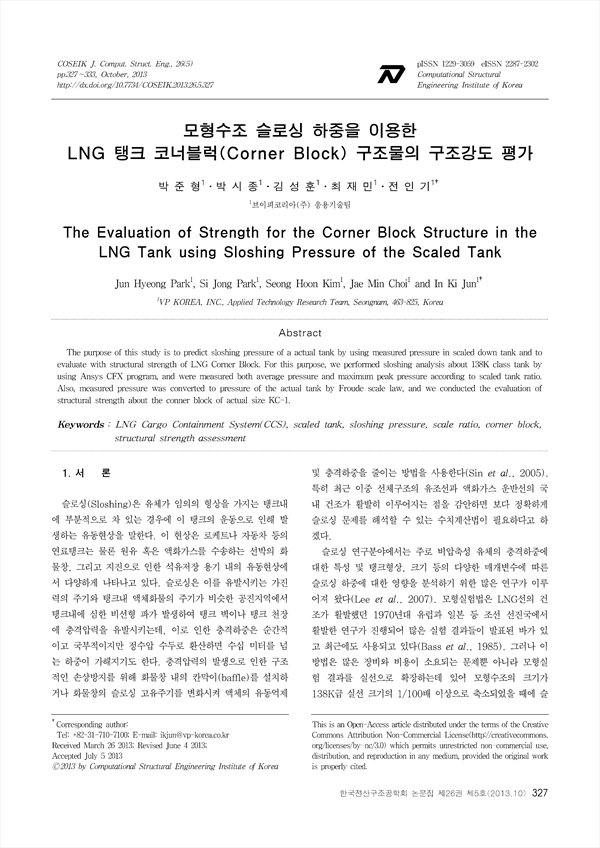

이 연구의 목적은 축소된 탱크 모델에서 측정되어진 슬로싱 압력을 이용하여 실제 크기의 탱크 모델에서의 압력을 예측하는 것이며, 또한 예측된 압력으로 LNG 코너 블럭의 슬로싱 하중에 의한 구조 강도를 평가하는 것이다.
이 목적을 위하여, Ansys CFX 프로그램을 이용하여 138K급 LNG 화물창 시스템의 크기 비율에 따른 슬로싱 해석을 수행 하였으며, 크기 비율에 따른 슬로싱 평균 압력 및 최대 피크 압력을 측정하였다. 또한, 측정된 압력은 프루드 법칙에 의해 실제 138K 크기의 압력으로 변환하여 실선 크기의 KC-1 코너블럭에 대한 구조강도 평가를 수행하였다.
The purpose of this study is to predict sloshing pressure of a actual tank by using measured pressure in scaled down tank and to evaluate with structural strength of LNG Corner Block. For this purpose, we performed sloshing analysis about 138K class tank by using Ansys CFX program, and were measured both average pressure and maximum peak pressure according to scaled tank ratio. Also, measured pressure was converted to pressure of the actual tank by Froude scale law, and we conducted the evaluation of structural strength about the conner block of actual size KC-1.
