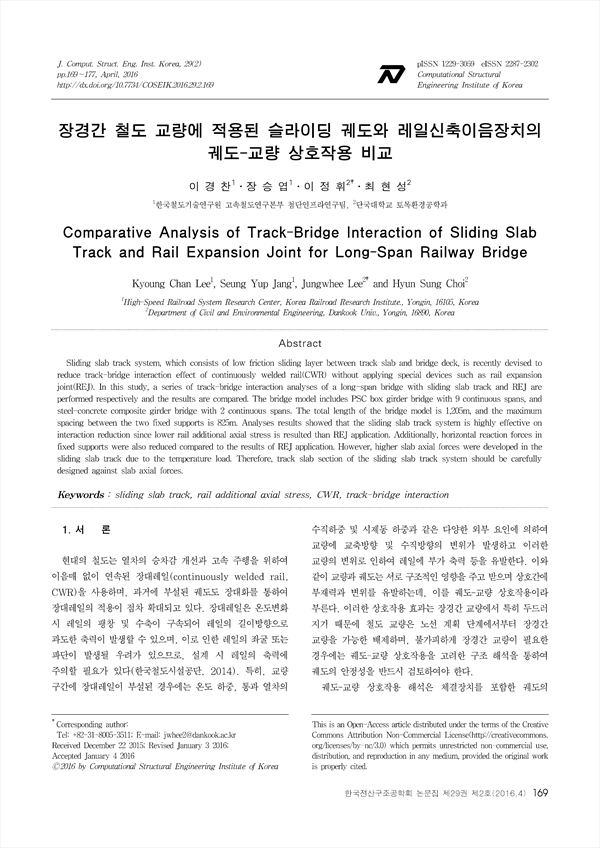

장경간 철도 교량에 적용된 슬라이딩 궤도와 레일신축이음장치의 궤도-교량 상호작용 비교 KCI 등재

Comparative Analysis of Track-Bridge Interaction of Sliding Slab Track and Rail Expansion Joint for Long-Span Railway Bridge

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/321594
구독 기관 인증 시 무료 이용이 가능합니다. 4,000원
한국전산구조공학회 논문집 (Journal of the Computational Structural Engineering Institute of Korea)
한국전산구조공학회 (Computational Structural Engineering Institute of Korea)
초록

슬라이딩 궤도는 콘크리트 궤도와 교량 바닥판 사이에 저마찰 슬라이드층을 두어 레일신축이음장치와 같은 특수 장치를 적용하지 않고도 궤도-교량 상호작용 효과를 효과적으로 저감시킬 수 있는 새로운 궤도 시스템으로 개발되고 있다. 이 논문에서는 장경간 교량에 슬라이딩 궤도와 레일신축이음장치를 각각 적용한 경우에 대하여 궤도-교량 상호작용해석을 수행하고 그 결과를 비교 검토하였다. 대상교량은 상호작용 효과를 극대화하기 위하여 9경간 연속 PSC교와 2경간 연속 강합성교를 포함하며, 총 연장 1,205m, 최대 고정지점간 거리 825m인 장경간 교량을 선정하였다. 해석결과 슬라이딩 궤도는 레일신축이음장치를 적용한 경우보다 레일 부가 축력이 더 작은 것은 물론, 지점부에 재하되는 수평 반력 또한 작게 나타나 궤도-교량 상호작용 저감 효과가 뛰어난 것으로 확인되었다. 반면 슬라이딩 궤도는 온도하중에 의해 높은 슬래브 축력이 발생되므로, 궤도 설계 시 슬래브 축력에 대한 단면 설계에 주의를 기울일 필요가 있다.

Sliding slab track system, which consists of low friction sliding layer between track slab and bridge deck, is recently devised to reduce track-bridge interaction effect of continuously welded rail(CWR) without applying special devices such as rail expansion joint(REJ). In this study, a series of track-bridge interaction analyses of a long-span bridge with sliding slab track and REJ are performed respectively and the results are compared. The bridge model includes PSC box girder bridge with 9 continuous spans, and steel-concrete composite girder bridge with 2 continuous spans. The total length of the bridge model is 1,205m, and the maximum spacing between the two fixed supports is 825m. Analyses results showed that the sliding slab track system is highly effective on interaction reduction since lower rail additional axial stress is resulted than REJ application. Additionally, horizontal reaction forces in fixed supports were also reduced compared to the results of REJ application. However, higher slab axial forces were developed in the sliding slab track due to the temperature load. Therefore, track slab section of the sliding slab track system should be carefully designed against slab axial forces.

저자
  • 이경찬(한국철도기술연구원 고속철도연구본부 첨단인프라연구팀, High-Speed Railroad System Research Center, Korea Railroad Research Institute.) | Kyoung Chan Lee
  • 장승엽(한국철도기술연구원 고속철도연구본부 첨단인프라연구팀, High-Speed Railroad System Research Center, Korea Railroad Research Institute.) | Seung Yup Jang
  • 이정휘(단국대학교 토목환경공학과, Department of Civil and Environmental Engineering, Dankook Univ.) | Jungwhee Lee Corresponding author
  • 최현성(단국대학교 토목환경공학과, Department of Civil and Environmental Engineering, Dankook Univ.) | Hyun Sung Choi
