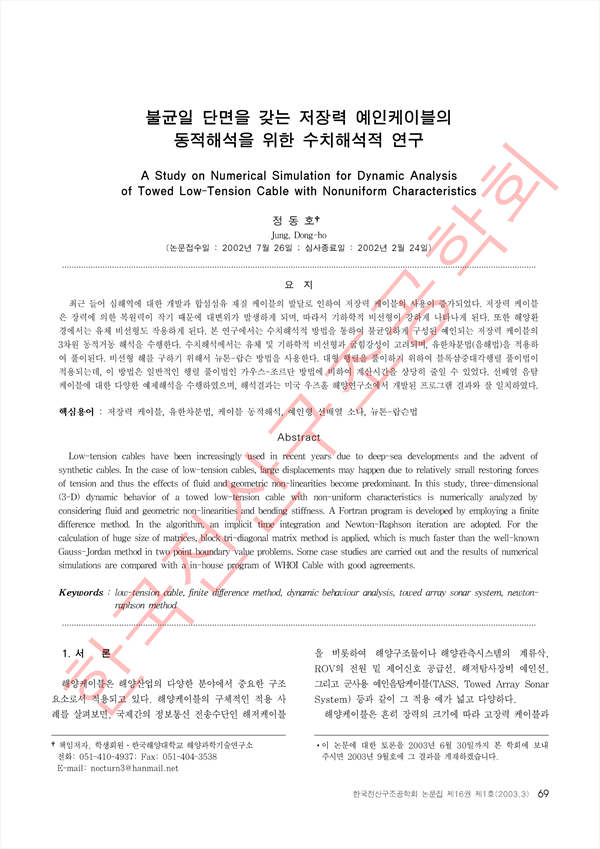

불균일 단면을 갖는 저장력 예인케이블의 동적해석을 위한 수치해석적 연구 KCI 등재

A Study on Numerical Simulation for Dynamic Analysis of Towed Low-Tension Cable with Nonuniform Characteristics

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/323781
구독 기관 인증 시 무료 이용이 가능합니다. 4,000원
한국전산구조공학회 논문집 (Journal of the Computational Structural Engineering Institute of Korea)
한국전산구조공학회 (Computational Structural Engineering Institute of Korea)
초록

최근 들어 심해역에 대한 개발과 합섬섬유 재질 케이블의 발달로 인하여 저장력 케이블의 사용이 증가되었다. 저장력 케이블은 장력에 의한 복원력이 작기 때문에 대변위가 발생하게 되며, 따라서 기하학적 비선형이 강하게 나타나게 된다. 또한 해양환경에서는 유체 비선형도 작용하게 된다. 본 연구에서는 수치해석적 방법을 통하여 불균일하게 구성된 예인되는 저장력 케이블의 3차원 동적거동 해석을 수행한다. 수치해석에서는 유체 및 기하학적 비선형과 굽힘강성이 고려되며, 유한차분법(음해법)을 적용하여 풀이된다. 비선형 해를 구하기 위해서 뉴톤-랍슨 방법을 사용한다. 대형 행렬을 풀이하기 위하여 불록삼중대각행렬 풀이법이 적용되는데, 이 방법은 일반적인 행렬 풀이법인 가우스-조르단 방법에 비하여 계산시간을 상당히 줄일 수 있었다. 선배열 음탐 케이블에 대한 다양한 예제해석을 수행하였으며, 해석결과는 미국 우즈홀 해양연구소에서 개발된 프로그램 결과와 잘 일치하였다.

Low-tension cables have been increasingly used in recent years due to deep-sea developments and the advent of synthetic cables. In the case of low-tension cables, large displacements may happen due to relatively small restoring forces of tension and thus the effects of fluid and geometric non-linearities and bending stiffness. A Fortran program is developed by employing a finite difference method. In the algorithm, an implicit time integration and Newton-Raphson iteration are adopted. For the calculation of huge size of matrices, block tri-diagonal matrix method is applied, which is much faster than the well-known Gauss-Jordan method in two point boundary value problems. Some case studies are carried out and the results of numerical simulations are compared with a in-house program of WHOI Cable with good agreements.

저자
  • 정동호(한국해양대학교 해양과학기술연구소) | Jung, Dong-ho
