pp.537-549

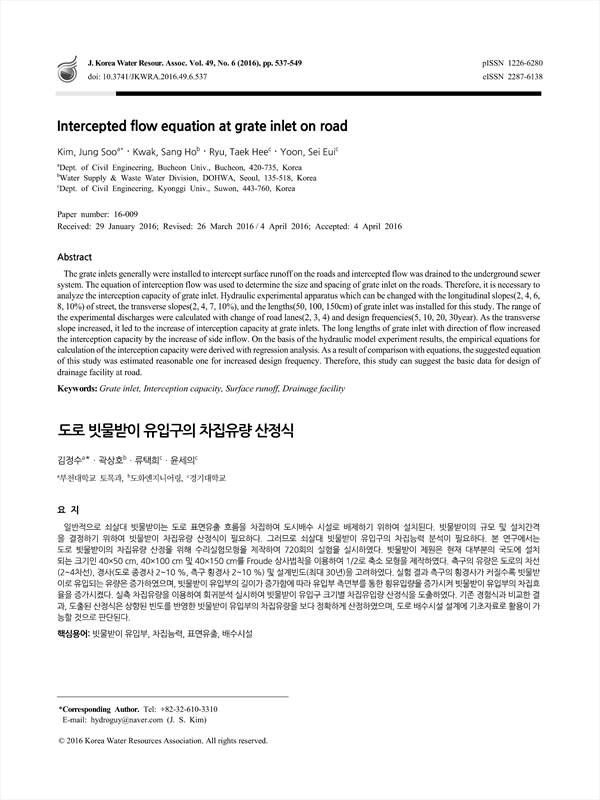

일반적으로 쇠살대 빗물받이는 도로 표면유출 흐름을 차집하여 도시배수 시설로 배제하기 위하여 설치된다. 빗물받이의 규모 및 설치간격 을 결정하기 위하여 빗물받이 차집유량 산정식이 필요하다. 그러므로 쇠살대 빗물받이 유입구의 차집능력 분석이 필요하다. 본 연구에서는 도로 빗물받이의 차집유량 산정을 위해 수리실험모형을 제작하여 720회의 실험을 실시하였다. 빗물받이 제원은 현재 대부분의 국도에 설치 되는 크기인 40×50cm,40×100cm 및 40×150cm를 Froude 상사법칙을 이용하여 1/2로 축소 모형을 제작하였다. 측구의 유량은 도로의 차선 (2~4차선), 경사(도로 종경사 2~10%, 측구 횡경사 2~10%) 및 설계빈도(최대 30년)을 고려하였다. 실험 결과 측구의 횡경사가 커질수록 빗물받 이로 유입되는 유량은 증가하였으며, 빗물받이 유입부의 길이가 증가함에 따라 유입부 측면부를 통한 횡유입량을 증가시켜 빗물받이 유입부의 차집효 율을 증가시켰다. 실측 차집유량을 이용하여 회귀분석 실시하여 빗물받이 유입구 크기별 차집유입량 산정식을 도출하였다. 기존 경험식과 비교한 결 과, 도출된 산정식은 상향된 빈도를 반영한 빗물받이 유입부의 차집유량을 보다 정확하게 산정하였으며, 도로 배수시설 설계에 기초자료로 활용이 가 능할 것으로 판단된다.
The grate inlets generally were installed to intercept surface runoff on the roads and intercepted flow was drained to the underground sewer system. The equation of interception flow was used to determine the size and spacing of grate inlet on the roads. Therefore, it is necessary to analyze the interception capacity of grate inlet. Hydraulic experimental apparatus which can be changed with the longitudinal slopes(2, 4, 6, 8, 10%) of street, the transverse slopes(2, 4, 7, 10%), and the lengths(50, 100, 150cm) of grate inlet was installed for this study. The range of the experimental discharges were calculated with change of road lanes(2, 3, 4) and design frequencies(5, 10, 20, 30year). As the transverse slope increased, it led to the increase of interception capacity at grate inlets. The long lengths of grate inlet with direction of flow increased the interception capacity by the increase of side inflow. On the basis of the hydraulic model experiment results, the empirical equations for calculation of the interception capacity were derived with regression analysis. As a result of comparison with equations, the suggested equation of this study was estimated reasonable one for increased design frequency. Therefore, this study can suggest the basic data for design of drainage facility at road.
